液压机控制系统设计的重要性

随着工业自动化程度的不断提高，液压机作为重要的压力加工设备，其控制系统设计显得尤为重要。液压机控制系统设计的好坏直接影响到设备的运行效率、加工精度以及安全性。因此，本文将探讨液压机控制系统设计的关键要素，以期为相关设计人员提供参考。

液压机控制系统设计的基本原则

在液压机控制系统设计过程中，应遵循以下基本原则：

可靠性原则：确保控制系统在各种工况下稳定运行，减少故障发生。

安全性原则：保障操作人员及设备的安全，防止意外事故发生。

经济性原则：在满足性能要求的前提下，降低成本，提高经济效益。

可维护性原则：便于维护和检修，提高设备的使用寿命。

液压机控制系统设计的关键要素

以下是液压机控制系统设计的关键要素：

1. 液压系统设计

液压系统是液压机控制系统的核心部分，主要包括以下内容：

液压泵：为液压系统提供动力，通常采用定量泵或变量泵。

液压缸：实现液压系统的工作，分为双作用缸和单作用缸。

液压阀：控制液压油的流向、流量和压力，包括方向阀、流量阀、压力阀等。

蓄能器：储存液压能量，提高系统响应速度。

2. 控制器设计

控制器是液压机控制系统的核心，负责接收传感器信号、执行控制策略、驱动执行机构。控制器设计主要包括以下内容：

PLC（可编程逻辑控制器）：实现逻辑控制、顺序控制等功能。

DCS（分布式控制系统）：实现集中控制、数据采集、远程监控等功能。

人机界面（HMI）：提供操作人员与控制系统之间的交互界面。

3. 传感器设计

传感器用于实时监测液压系统的工作状态，主要包括以下类型：

压力传感器：监测液压系统压力。

位移传感器：监测液压缸位移。

流量传感器：监测液压系统流量。

温度传感器：监测液压系统温度。

4. 控制策略设计

控制策略是液压机控制系统实现高效、稳定运行的关键。常见的控制策略包括：

PID控制：通过调整比例、积分、微分参数，实现对液压系统参数的精确控制。

模糊控制：根据经验知识，对液压系统进行控制。

自适应控制：根据系统运行状态，自动调整控制参数。

液压机控制系统设计实例

以下是一个液压机控制系统设计的实例：

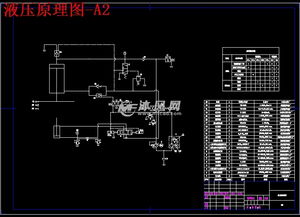

液压系统：采用定量泵、双作用缸、方向阀、流量阀、压力阀等元件。

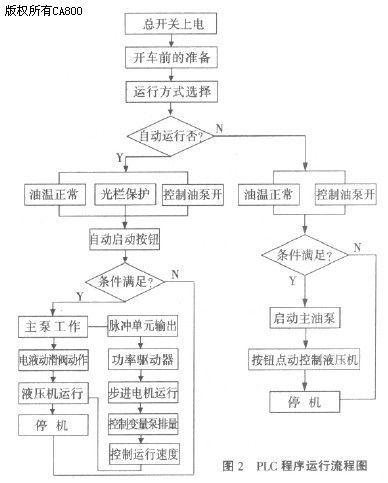

控制器：采用PLC作为控制器，实现逻辑控制、顺序控制等功能。

传感器：采用压力传感器、位移传感器、流量传感器、温度传感器等元件。

控制策略：采用PID控制策略，实现对液压系统参数的精确控制。

液压机控制系统设计是保证液压机高效、稳定运行的关键。在设计过程中，应遵循可靠性、安全性、经济性、可维护性等原则，充分考虑液压系统、控制器、传感器和控制策略等关键要素。通过合理的设计，可以显著提高液压机的加工精度、生产效率和安全性。
