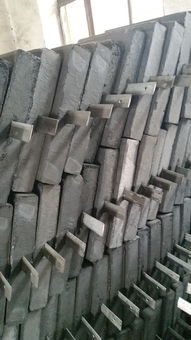

接地模块扁钢：安全接地的重要构件

在电气工程中，接地系统是保障人身安全和设备正常运行的关键部分。接地模块扁钢作为接地系统的重要组成部分，其作用不容忽视。本文将详细介绍接地模块扁钢的用途、特点及安装方法。

一、接地模块扁钢的用途

接地模块扁钢主要用于电气设备的接地，如变压器、配电柜、电缆等。通过将扁钢与设备接地，可以将设备内部的电荷通过接地线导入大地，从而防止因电荷积累而导致的触电事故和设备损坏。

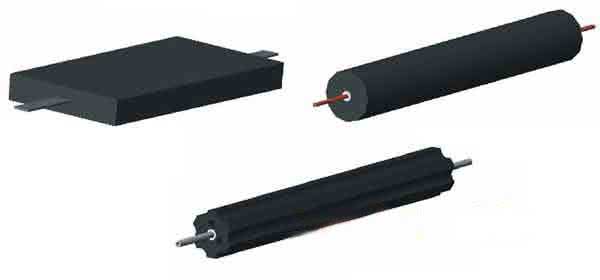

二、接地模块扁钢的特点

1. 耐腐蚀：接地模块扁钢采用镀锌或不锈钢材料，具有良好的耐腐蚀性能，使用寿命长。

2. 导电性能好：扁钢的导电性能优良，能够确保接地系统的有效接地。

3. 安装方便：扁钢的安装方法简单，可适用于各种接地环境。

4. 强度高：扁钢具有较高的机械强度，能够承受一定的外力作用。

三、接地模块扁钢的安装方法

1. 准备工作：根据接地系统的设计要求，准备好所需数量的接地模块扁钢、接地线、接地夹具等材料。

2. 扁钢加工：将扁钢调直、打眼、煨弯，确保扁钢的形状和尺寸符合设计要求。

3. 扁钢固定：将加工好的扁钢沿墙吊起，在支持件一端将扁钢固定住，接地线距墙面间隙应为10mm～15mm。

4. 过墙处理：过墙时，应穿过保护套管，确保接地线的安全。

5. 接地连接：将扁钢与设备接地线连接，确保连接牢固可靠。

四、接地模块扁钢的搭接规范

1. 扁钢与扁钢搭接：搭接长度为扁钢宽度的2倍，不少于三面施焊。

2. 圆钢与扁钢搭接：搭接长度为圆钢直径的6倍，双面施焊。

3. 扁钢与钢管、扁钢与角钢焊接：紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

4. 焊接防腐：除埋设在混凝土中的焊接接头外，有防腐措施。

五、接地模块扁钢的应用实例

1. 变压器接地：在变压器底部安装接地模块扁钢，将扁钢与变压器接地线连接，确保变压器接地。

2. 配电柜接地：在配电柜底部安装接地模块扁钢，将扁钢与配电柜接地线连接，确保配电柜接地。

3. 电缆接地：在电缆终端安装接地模块扁钢，将扁钢与电缆接地线连接，确保电缆接地。

接地模块扁钢在电气工程中发挥着重要作用，其良好的性能和安装方法使其成为接地系统的理想选择。了解接地模块扁钢的用途、特点、安装方法和搭接规范，有助于确保接地系统的安全可靠运行。
