伺服电机控制系统设计,伺服电机控制系统设计概述

伺服电机控制系统设计概述

伺服电机控制系统在现代工业自动化领域扮演着至关重要的角色。它不仅能够实现精确的位置、速度和力控制，还能提高生产效率和产品质量。本文将详细介绍伺服电机控制系统的设计要点，包括系统架构、关键组件及其功能。

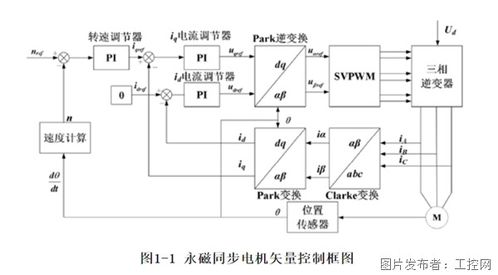

系统架构设计

伺服电机控制系统通常由以下几个主要部分组成：伺服电机、驱动器、控制器、反馈装置和电源。

伺服电机：作为执行单元，负责将电能转换为机械能，实现运动控制。

驱动器：负责将控制信号转换为电机所需的电流和电压，驱动电机运行。

控制器：根据预设的控制策略，对驱动器发送控制信号，实现对电机的精确控制。

反馈装置：实时监测电机的运行状态，将反馈信号传输给控制器，用于闭环控制。

电源：为整个系统提供稳定的电源供应。

关键组件及其功能

以下是伺服电机控制系统中的关键组件及其功能：

1. 伺服电机

伺服电机是控制系统的核心部件，其性能直接影响系统的控制精度和响应速度。伺服电机分为交流伺服电机和直流伺服电机两种类型，其中交流伺服电机因其结构简单、运行稳定等优点而被广泛应用。

2. 驱动器

驱动器是连接控制器和伺服电机的桥梁，其主要功能是将控制信号转换为电机所需的电流和电压。驱动器通常采用PWM（脉冲宽度调制）技术，实现对电机电流的精确控制。

3. 控制器

控制器是伺服电机控制系统的核心，负责根据预设的控制策略，对驱动器发送控制信号。控制器通常采用PID（比例-积分-微分）控制算法，实现对电机位置、速度和力的精确控制。

4. 反馈装置

反馈装置用于实时监测电机的运行状态，将反馈信号传输给控制器，用于闭环控制。常见的反馈装置有编码器、霍尔传感器等。

5. 电源

电源为整个系统提供稳定的电源供应，确保系统正常运行。电源的稳定性对系统的控制精度和可靠性至关重要。

控制系统设计要点

在伺服电机控制系统设计中，以下要点需要特别注意：

选型：根据实际应用需求，选择合适的伺服电机、驱动器、控制器和反馈装置。

控制策略：根据应用场景，选择合适的控制策略，如PID控制、模糊控制等。

参数调整：根据实际运行情况，对控制器参数进行调整，以实现最佳控制效果。

系统稳定性：确保控制系统具有良好的稳定性和抗干扰能力。

实时性：提高控制系统的实时性，以满足实时控制需求。

伺服电机控制系统设计是工业自动化领域的重要课题。通过合理设计系统架构、选择合适的组件和优化控制策略，可以实现对伺服电机的精确控制，提高生产效率和产品质量。本文对伺服电机控制系统设计进行了简要介绍，希望能为相关领域的研究和实践提供参考。
