系统工程petri网

引言

Petri网，作为一种离散事件系统建模与分析的重要工具，自1962年由德国科学家Carl Adam Petri发明以来，已经在计算机科学、自动化和通信等领域得到了广泛的应用。Petri网具有直观的图形表示和严格的数学定义，能够有效地描述并发活动，因此在系统工程领域具有极高的应用价值。

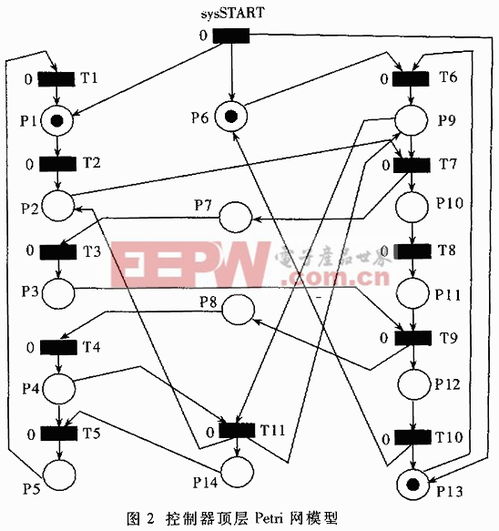

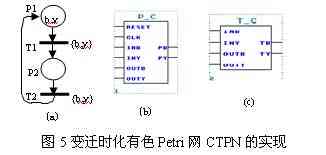

Petri网的基本概念

Petri网由以下四种基本元素组成：

1. 位置（Place）：表示系统中的资源或状态，用圆圈表示。

2. 转换（Transition）：表示系统中的事件或活动，用矩形表示。

3. 弧（Arc）：表示位置与转换之间的输入/输出关系，用箭头表示。

4. 标记（Token）：表示系统中资源的占用情况，用黑色圆点表示。

Petri网中的基本操作包括：

1. 变迁（Firing）：表示系统中的一个事件发生，导致系统状态的改变。

2. 并发（Concurrency）：表示系统中的多个事件可以同时发生。

3. 同步（Synchronization）：表示系统中的多个事件需要按照一定的顺序发生。

Petri网的应用领域

Petri网在系统工程领域具有广泛的应用，以下列举几个主要应用领域：

1. 软件工程：Petri网可以用于软件需求分析、设计、测试和验证，帮助开发者更好地理解系统行为，提高软件质量。

2. 硬件设计：Petri网可以用于硬件电路和系统的建模与分析，帮助设计者优化系统性能，提高系统可靠性。

3. 通信系统：Petri网可以用于通信系统的建模与分析，帮助设计者优化网络结构，提高通信效率。

4. 控制系统：Petri网可以用于控制系统建模与分析，帮助设计者优化控制策略，提高系统稳定性。

5. 并行处理系统：Petri网可以用于并行处理系统建模与分析，帮助设计者优化系统结构，提高系统性能。

Petri网的优势

Petri网具有以下优势：

1. 直观性：Petri网具有直观的图形表示，便于理解和分析系统行为。

2. 并行性：Petri网可以描述并发活动，适用于并行处理系统建模。

3. 灵活性：Petri网可以描述各种复杂系统，具有很高的灵活性。

4. 可扩展性：Petri网可以方便地扩展，适用于大型复杂系统建模。

5. 形式化分析：Petri网具有严格的数学定义，可以进行形式化分析。

Petri网在系统工程中的应用实例

以下是一个Petri网在软件工程中的应用实例：

实例：设计一个简单的购物车系统，用户可以添加商品到购物车，也可以从购物车中删除商品。

Petri网模型：

1. 位置：P1（商品列表）、P2（购物车）、P3（用户操作）、P4（商品数量）、P5（购物车状态）。

2. 转换：t1（添加商品）、t2（删除商品）、t3（更新购物车状态）。

3. 弧：I(t1) = {P1, P2}，I(t2) = {P2, P3}，I(t3) = {P2, P5}。

系统行为分析：

1. 当用户添加商品时，t1变迁发生，P1和P2位置上的标记数量增加。

2. 当用户删除商品时，t2变迁发生，P2和P3位置上的标记数量减少。

3. 当购物车状态发生变化时，t3变迁发生，P2和P5位置上的标记数量发生变化。

通过Petri网模型，我们可以直观地分析购物车系统的行为，并优化系统设计。

Petri网作为一种离散事件系统建模与分析的重要工具，在系统工程领域具有广泛的应用。Petri网具有直观的图形表示、严格的数学定义和丰富的系统描述手段，能够有效地描述并发活动，为系统工程提供了一种有效的建模与分析方法。随着Petri网理论的发展，其在系统工程领域的应用将越来越广泛。
