供配电系统设计与分析, 供配电系统设计概述

供配电系统设计概述

供配电系统定义及组成

供配电系统是指从发电厂将电能传输到用户终端的整个电力系统。它包括发电、输电、变电、配电和用电等环节。供配电系统设计是电力系统的重要组成部分，其目的是确保电能的稳定、安全、高效地传输和分配。

供配电系统设计原则

供配电系统设计应遵循以下原则：

1. 安全性：确保电力系统在运行过程中，不会对人员、设备和环境造成危害。

2. 可靠性：保证电力系统在正常和故障情况下都能稳定运行。

3. 效率：提高电力系统的运行效率，降低损耗。

4. 节能：采用节能技术，降低能源消耗。

5. 智能化：利用现代信息技术，实现电力系统的智能化管理。

供配电系统设计分析

高压供配电系统设计

高压供配电系统设计主要包括以下内容：

1. 电源选择：根据用户需求，选择合适的电源类型，如火力发电、水力发电、核能发电等。

2. 线路设计：根据电源和负荷的分布，设计合理的输电线路，包括导线、电缆、绝缘子等。

3. 变电站设计：设计变电站的布置、设备选型、保护装置等。

4. 继电保护设计：设计继电保护系统，确保电力系统在故障情况下迅速切除故障部分，保护设备和人员安全。

低压供配电系统设计

低压供配电系统设计主要包括以下内容：

1. 配电变压器设计：根据负荷需求，选择合适的配电变压器，包括变压器容量、电压等级、绝缘等级等。

2. 配电线路设计：设计配电线路，包括导线、电缆、绝缘子等。

3. 配电室设计：设计配电室的布置、设备选型、保护装置等。

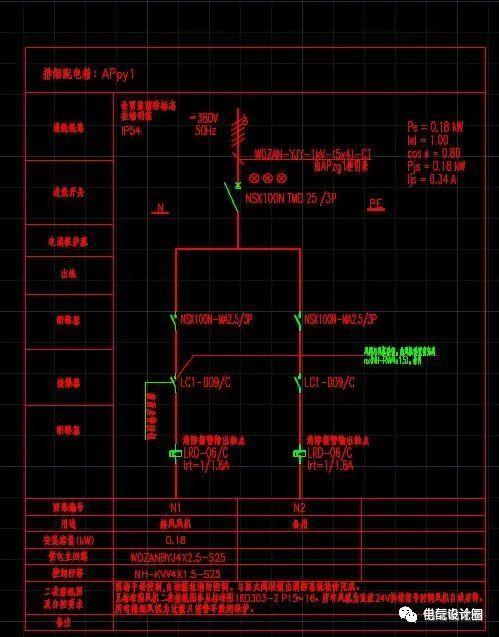

4. 低压配电柜设计：设计低压配电柜，包括断路器、接触器、继电器等。

电气设备选型

电气设备选型是供配电系统设计的关键环节，主要包括以下内容：

1. 变压器：根据负荷需求、电压等级、绝缘等级等因素选择合适的变压器。

2. 断路器：根据短路电流、断开时间、断开容量等因素选择合适的断路器。

3. 继电器：根据保护对象、保护范围、保护特性等因素选择合适的继电器。

4. 电缆：根据电压等级、敷设方式、敷设环境等因素选择合适的电缆。

电力系统安全与可靠性

电力系统的安全与可靠性是供配电系统设计的重要目标。以下是一些提高电力系统安全与可靠性的措施：

1. 加强设备维护：定期对设备进行检查、试验和维护，确保设备正常运行。

2. 完善保护装置：设计合理的保护装置，及时切除故障部分，保护设备和人员安全。

3. 提高自动化水平：利用自动化技术，实现电力系统的远程监控、故障诊断和自动处理。

4. 加强人员培训：提高电力系统运行人员的专业技能和安全意识。

节能与环保

供配电系统设计应注重节能与环保。以下是一些节能与环保措施：

1. 采用节能设备：选择高效节能的变压器、电缆等设备，降低能源消耗。

2. 优化线路设计：合理设计输电线路，减少线路损耗。

3. 提高设备利用率：合理配置设备，提高设备利用率，降低能源消耗。

4. 采用环保材料：选择环保材料，减少对环境的影响。

智能化管理

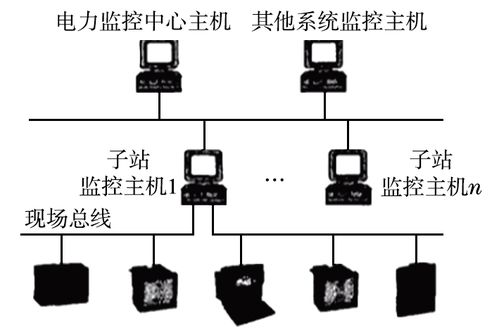

1. 智能监控：利用传感器、摄像头等设备，实现对电力系统的实时监控。

2. 故障诊断：利用人工智能、大数据等技术，实现电力系统的故障诊断和预测性维护。

3. 远程控制：利用通信技术，实现对电力系统的远程控制和管理。

4. 能源管理：利用能源管理系统，实现电力系统的能源优化和调度。

供配电系统设计是电力系统的重要组成部分，其设计质量直接关系到电力系统的安全、可靠、高效和环保。在设计过程中，应遵循相关原则，综合考虑各种因素，确保电力系统的稳定运行。
