掘进机液压系统设计,掘进机液压系统设计的重要性

掘进机液压系统设计的重要性

掘进机作为现代隧道工程中不可或缺的机械设备，其液压系统设计直接影响到掘进效率、安全性和经济性。液压系统作为掘进机的主要动力来源，其设计是否合理，将直接决定掘进机的整体性能。

掘进机液压系统设计的基本原则

在掘进机液压系统设计过程中，应遵循以下基本原则：

可靠性原则：确保液压系统在各种工况下都能稳定运行，避免因系统故障导致的停机事故。

高效性原则：优化液压系统设计，提高掘进效率，降低能耗。

安全性原则：确保液压系统在各种工况下都能保证操作人员的安全。

经济性原则：在满足性能要求的前提下，降低系统成本，提高经济效益。

掘进机液压系统的主要组成部分

掘进机液压系统主要由以下几部分组成：

液压泵：为整个系统提供动力，将机械能转换为液压能。

液压马达：将液压能转换为机械能，驱动掘进机各执行机构运动。

液压缸：将液压能转换为直线运动，实现掘进机的举升、平移等动作。

液压阀：控制液压系统中的流量、压力和方向，实现掘进机各执行机构的协调运动。

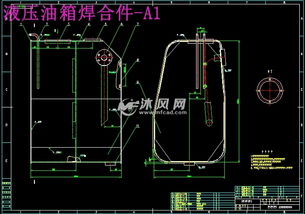

油箱：储存液压油，为系统提供液压油源。

冷却器：降低液压油温度，保证系统正常运行。

滤清器：过滤液压油中的杂质，保证系统清洁。

掘进机液压系统设计的关键技术

掘进机液压系统设计的关键技术包括：

液压泵和马达的选型：根据掘进机的工作需求，选择合适的液压泵和马达，确保系统性能。

液压阀的设计：合理设计液压阀，实现掘进机各执行机构的协调运动。

液压系统的压力和流量控制：通过压力和流量控制，实现掘进机各执行机构的精确控制。

液压系统的冷却和润滑：保证液压系统在高温、高压等恶劣工况下正常运行。

液压系统的故障诊断与维护：通过故障诊断和定期维护，提高液压系统的可靠性和使用寿命。

掘进机液压系统设计实例分析

以下以某型号掘进机为例，分析其液压系统设计：

液压泵：选用高压、大排量的轴向柱塞泵，满足掘进机大功率需求。

液压马达：选用高速、大扭矩的液压马达，实现掘进机快速、稳定的运动。

液压阀：采用比例方向阀，实现掘进机各执行机构的精确控制。

液压系统：采用闭式循环系统，提高系统效率，降低能耗。

冷却和润滑：采用水冷式冷却器和油润滑系统，保证系统在高温、高压等恶劣工况下正常运行。

结论

掘进机液压系统设计是掘进机设计的重要组成部分，其设计质量直接影响到掘进机的整体性能。通过遵循设计原则，采用先进技术，合理设计液压系统，可以提高掘进机的可靠性、高效性和安全性，为我国隧道工程的发展提供有力保障。
