如何判断晶闸管整流模块的好坏

如何判断晶闸管整流模块的好坏

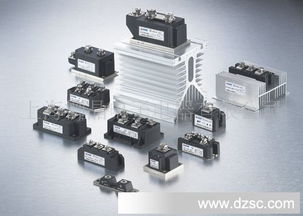

晶闸管整流模块是电力电子设备中常用的元件，它将交流电转换为直流电。判断晶闸管整流模块的好坏对于确保电力系统的稳定运行至关重要。以下是一些常用的方法来判断晶闸管整流模块的好坏。

一、外观检查

对晶闸管整流模块进行外观检查。检查模块是否有明显的物理损伤，如裂纹、烧毁痕迹等。这些物理损伤可能是由于过载、短路或其他故障引起的。如果发现异常，应立即停止使用并更换模块。

二、测量绝缘电阻

使用兆欧表测量晶闸管整流模块的绝缘电阻。绝缘电阻应大于规定的最小值，通常在1MΩ如果绝缘电阻过低，可能存在漏电现象，需要进一步检查。

三、测量晶闸管导通特性

使用万用表或晶闸管测试仪测量晶闸管的导通特性。将万用表置于二极管测试模式，测量晶闸管的阳极与阴极之间的正向和反向电阻。正常情况下，正向电阻应较小，反向电阻应较大。如果正向电阻过大或反向电阻过小，可能表明晶闸管损坏。

四、测量晶闸管触发特性

晶闸管的触发特性是指晶闸管在控制极施加触发信号时，能否正常导通。使用晶闸管测试仪或触发电路对晶闸管进行触发测试。如果晶闸管在触发信号作用下不能正常导通，可能存在触发电路故障或晶闸管本身损坏。

五、测量整流模块输出电压

使用万用表测量整流模块的输出电压。在正常情况下，输出电压应稳定在规定范围内。如果输出电压过高或过低，可能存在晶闸管损坏或电路故障。

六、测量整流模块的电流

使用电流表测量整流模块的电流。在正常情况下，电流应稳定在规定范围内。如果电流过大，可能存在晶闸管损坏或电路故障。

七、综合判断

根据以上各项测试结果，综合判断晶闸管整流模块的好坏。如果发现异常，应立即停止使用并更换模块。同时，对整流模块进行维修或更换相关部件，以确保电力系统的稳定运行。

八、注意事项

在判断晶闸管整流模块的好坏时，应注意以下几点：

确保测试仪器准确可靠。

在进行测试前，确保晶闸管整流模块已断电。

在测试过程中，注意安全，避免触电事故。

通过以上方法，可以有效地判断晶闸管整流模块的好坏，确保电力系统的稳定运行。在实际操作中，应根据具体情况选择合适的测试方法，以确保测试结果的准确性。
