液压系统分析,液压系统概述

液压系统概述

液压系统是一种利用液体作为工作介质，通过压力传递来实现机械能转换和控制的系统。它广泛应用于工程机械、汽车、航空航天、医疗设备等领域。液压系统具有结构紧凑、传递效率高、控制精度高等优点。

液压系统组成

液压系统主要由以下五部分组成：

动力元件（油泵）：将原动机的机械能转换为液压力能，为液压系统提供动力。

执行元件（油缸或液压马达）：将液压力能转换为机械能，实现直线运动或旋转运动。

控制元件：包括压力阀、流量阀和方向阀等，用于调节液压系统中液体的压力、流量和流向。

辅助元件：包括压力表、滤油器、蓄能装置、冷却器、管件及油箱等，为液压系统提供辅助功能。

工作介质：液压油或其他液体，作为传递压力和能量的介质。

液压系统工作原理

液压系统的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，任何一点受到的压力都会等值地传递到液体的各个部分。具体来说，液压系统的工作原理如下：

动力元件（油泵）将液压油从油箱吸入，并提高其压力。

高压液压油通过管道输送到执行元件，推动油缸或液压马达运动。

控制元件根据需要调节液压油的压力、流量和流向，实现对执行元件的运动控制。

执行元件完成预定的工作后，液压油通过管道返回油箱，完成一个工作循环。

液压系统分析技巧

为了更好地分析液压系统，以下是一些实用的技巧：

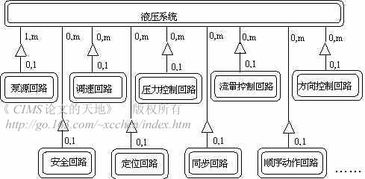

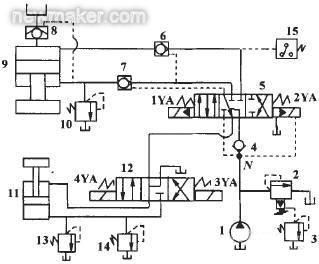

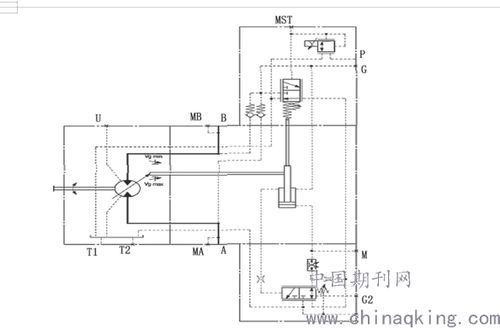

绘制液压系统原理图：通过原理图可以直观地了解液压系统的组成、工作原理和各元件之间的关系。

分析液压系统的工作流程：从动力元件开始，逐步分析液压油在系统中的流动路径、压力变化和流量变化。

关注关键元件：重点关注油泵、油缸、液压马达、控制阀等关键元件的性能和参数。

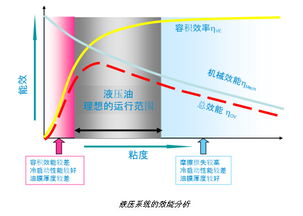

分析液压系统的性能指标：如压力、流量、速度、效率等，评估液压系统的性能优劣。

液压系统故障诊断与维修

液压系统在使用过程中可能会出现各种故障，以下是一些常见的故障现象和维修方法：

故障现象：液压系统压力不足。

维修方法：检查油泵、油管、滤油器等元件，确保其正常工作。

故障现象：液压系统泄漏。

维修方法：检查密封件、管接头等部位，修复或更换损坏的元件。

故障现象：液压系统振动和噪音。

维修方法：检查油泵、油缸、液压马达等元件，确保其安装牢固，无松动现象。

液压系统发展趋势

智能化：液压系统将逐步实现智能化控制，提高系统的自动化程度。

高效化：液压系统将不断提高能量转换效率，降低能耗。

轻量化：液压系统将采用轻质材料，降低系统重量。

环保化：液压系统将采用环保型液压油，减少对环境的影响。

通过以上分析，我们可以了解到液压系统的基本知识、工作原理、分析技巧、故障诊断与维修以及发展趋势。掌握这些知识，有助于我们更好地应用和改进液压系统，提高工作效率和安全性。
