stm8s 硬件i2c,原理、配置与应用

关于STM8S硬件I2C的配置和使用，可以参考以下内容：
1. 硬件I2C基础知识STM8S的I2C模块支持多种工作模式，包括从设备发送模式、从设备接收模式、主设备发送模式和主设备接收模式。该模块支持标准速度（最高100kHz）和快速模式（最高400kHz）的I2C总线。
2. I2C配置步骤在STM8S上配置硬件I2C主要涉及以下几个步骤：
a. 使能I2C外设时钟```cCLK_PeripheralClockConfig;```
b. 初始化I2C```cI2C_Init;``` `I2C_SPEED`：I2C速度，一般是100K 400K `I2C_SLAVE_ADDRESS7`：从设备地址 `I2C_DUTYCYCLE_2`：快速模式 `I2C_ACK_CURR`：应答 `I2C_ADDMODE_7BIT`：设备地址位数 `16`：输入时钟（单位M）
c. 启用I2C```cI2C_Cmd;```
3. I2C读写操作以下是一个基本的I2C写操作示例：
```cvoid EEPROM_WriteByte { whileqwe2; I2C_GenerateSTART; whileqwe2; I2C_Send7bitAddress; whileqwe2; I2C_SendDataqwe2; whileqwe2; I2C_SendDataqwe2; whileqwe2; I2C_SendData; whileqwe2; I2C_GenerateSTOP;}```
4. 注意事项 在调试过程中，最好不要打开I2C寄存器页面，因为对寄存器的读操作可能会重置某些位。 如果遇到I2C无法工作的情况，可能是由于IO口损坏或上拉电压不足。建议使用逻辑分析仪进行调试。
5. 参考资料
希望这些信息对你配置和使用STM8S硬件I2C有所帮助。如果有任何进一步的问题，欢迎随时提问。

STM8S硬件I2C详解：原理、配置与应用

随着微控制器（MCU）技术的不断发展，I2C（Inter-Integrated Circuit）总线因其简单、高效、低功耗的特点，被广泛应用于各种电子设备中。STM8S系列微控制器作为意法半导体（STMicroelectronics）的产品，内置了硬件I2C模块，使得开发者可以轻松实现I2C通信。本文将详细介绍STM8S硬件I2C的原理、配置方法以及在实际应用中的注意事项。

一、I2C总线原理

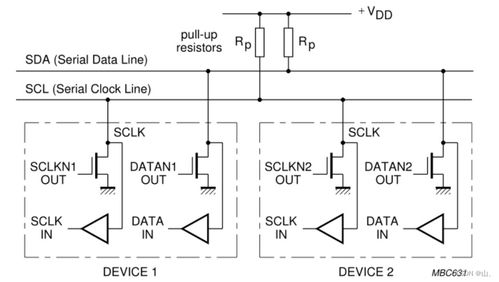

I2C总线是一种多主从通信协议，由两根信号线组成：一条是时钟线（SCL），另一条是数据线（SDA）。在I2C通信过程中，数据线上的数据变化由时钟线上的时钟信号来同步。I2C总线支持多主从结构，即多个主设备可以连接到总线上，每个主设备都可以控制总线上的数据传输。

二、STM8S硬件I2C模块介绍

STM8S系列微控制器内置了硬件I2C模块，该模块支持标准模式（100KHz）、快速模式（400KHz）和高速模式（1MHz）。硬件I2C模块具有以下特点：

支持多主从结构

支持7位和10位地址模式

支持应答信号和NACK信号

支持中断和轮询两种工作模式

三、STM8S硬件I2C配置方法

配置STM8S硬件I2C模块主要包括以下步骤：

配置I/O口：将I2C的SCL和SDA引脚配置为复用功能，并设置相应的复用功能选择。

配置时钟：根据系统时钟频率和所需的I2C通信频率，计算并设置I2C时钟分频器。

配置I2C模块：设置I2C模块的工作模式、地址模式、应答模式等参数。

启动I2C模块：使能I2C模块，并设置中断或轮询模式。

四、STM8S硬件I2C应用实例

以下是一个使用STM8S硬件I2C模块与AT24C256 EEPROM进行通信的实例：

初始化I2C模块，设置工作模式、地址模式等参数。

向AT24C256发送写命令，并写入数据。

向AT24C256发送读命令，并读取数据。

五、STM8S硬件I2C注意事项

在使用STM8S硬件I2C模块时，需要注意以下事项：

确保I2C模块的时钟频率不超过其最大工作频率。

在I2C通信过程中，避免出现总线冲突。

在I2C通信过程中，注意应答信号的检测。

在I2C通信过程中，注意超时处理。

STM8S硬件I2C模块具有丰富的功能和良好的性能，使得开发者可以轻松实现I2C通信。本文详细介绍了STM8S硬件I2C的原理、配置方法以及在实际应用中的注意事项，希望对开发者有所帮助。
