深入解析STM32系统滴答时钟：SysTick定时器的应用与配置

在嵌入式系统中，定时器是不可或缺的组成部分，它能够帮助我们实现精确的时间控制。STM32微控制器作为一款高性能、低功耗的微控制器，内置了多种定时器，其中SysTick定时器因其简单易用而备受开发者青睐。本文将深入解析STM32系统滴答时钟——SysTick定时器的应用与配置。

一、SysTick定时器简介

SysTick定时器是STM32微控制器中一个24位的向下递减计数器，内嵌在NVIC（嵌套向量中断控制器）中。它具有以下特点：

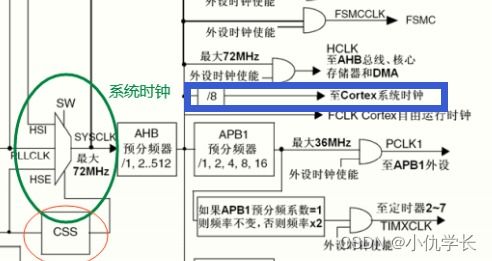

时钟源可选择：AHB时钟8分频或FCLK内核时钟。

定时范围：1ms~50ms。

中断功能：当计数器从重装载值递减到0时，可以产生中断请求。

睡眠模式支持：在睡眠模式下，SysTick定时器仍然可以工作。

二、SysTick定时器寄存器

SysTick定时器包含以下四个寄存器：

控制及状态寄存器（CTRL）：包含时钟选择、定时器使能等控制位。

重装载数值寄存器（RELOAD）：设定定时器重装载数值。

当前数值寄存器（CURRENT）：显示定时器当前数值。

计数器标志寄存器（COUNTFLAG）：表示SysTick是否已经计数到0。

三、SysTick定时器配置

配置SysTick定时器需要完成以下步骤：

选择时钟源：通过设置CTRL寄存器中的CLKSOURCE位来选择AHB时钟8分频或FCLK内核时钟。

设置重装载值：将需要定时的时间（以时钟周期为单位）写入RELOAD寄存器。

使能SysTick定时器：通过设置CTRL寄存器中的ENABLE位来使能SysTick定时器。

（可选）使能SysTick中断：通过设置CTRL寄存器中的TICKINT位来使能SysTick中断。

四、SysTick定时器应用实例

以下是一个使用SysTick定时器实现1ms延时函数的示例代码：

void delay_1ms(void) {

SysTick->LOAD = SysTick->VAL = 0x0000FFFF; // 设置重装载值为最大值

SysTick->CTRL = 0x00000005; // 使能SysTick定时器，选择FCLK内核时钟

while (!(SysTick->CTRL & 0x00000004)); // 等待计数器从0递减到0

SysTick->CTRL = 0x00000000; // 关闭SysTick定时器

SysTick定时器是STM32微控制器中一个简单易用的定时器，它可以帮助我们实现精确的时间控制。通过本文的介绍，相信读者已经对SysTick定时器的应用与配置有了深入的了解。在实际开发过程中，合理利用SysTick定时器，可以大大提高嵌入式系统的性能和稳定性。
