c650卧式车床电气控制系统,C650卧式车床电气控制系统的概述

C650卧式车床电气控制系统的概述

C650卧式车床作为金属切削加工机床中的常用设备，其电气控制系统对于机床的稳定运行和加工精度至关重要。本文将详细介绍C650卧式车床的电气控制系统，包括其组成、工作原理以及常见故障处理。

C650卧式车床电气控制系统的组成

C650卧式车床的电气控制系统主要由以下几个部分组成：

主电路：包括三相交流电源、熔断器、隔离开关、主电动机、冷却泵电动机、快速移动电动机等。

控制电路：包括按钮、接触器、继电器、热继电器、电流表、电压表等。

保护电路：包括短路保护、过载保护、欠压保护等。

这些部分相互配合，共同实现C650卧式车床的电气控制。

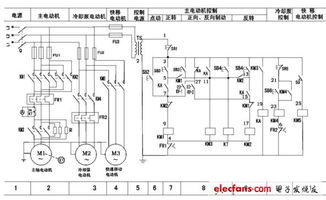

C650卧式车床电气控制系统的工作原理

C650卧式车床电气控制系统的工作原理如下：

主电动机M1：通过接触器KM1和KM2实现正反转控制，通过限流电阻R实现降压起动和低速作业。

冷却泵电动机M2：通过接触器KM4实现起停控制，通过热继电器FR2实现过载保护。

快速移动电动机M3：通过接触器KM5实现起停控制，由于M3点动短时作业，故不设置热继电器。

在加工过程中，操作者通过按钮和接触器控制主电动机的正反转、冷却泵电动机的起停以及快速移动电动机的起停，从而实现机床的加工需求。

C650卧式车床电气控制系统的常见故障及处理

在C650卧式车床的电气控制系统中，常见的故障有以下几种：

主电动机不能起动：可能是接触器故障、电源问题、线路问题等，需要逐一排查。

冷却泵电动机不能起动：可能是接触器故障、电源问题、线路问题等，需要逐一排查。

快速移动电动机不能起动：可能是接触器故障、电源问题、线路问题等，需要逐一排查。

针对以上故障，可以采取以下处理方法：

检查电源是否正常。

检查线路是否完好，是否存在短路、断路等问题。

检查接触器、继电器等电气元件是否损坏。

在处理故障时，应遵循安全操作规程，确保人身和设备安全。

C650卧式车床的电气控制系统是机床稳定运行和加工精度的重要保障。了解其组成、工作原理以及常见故障处理，有助于操作者更好地维护和操作机床，提高生产效率。
