15单片机最小系统,单片机最小系统的概述

单片机最小系统的概述

单片机最小系统，顾名思义，是指能够使单片机正常工作的最基本电路配置。它由单片机核心芯片、晶振电路、复位电路和电源电路等基本元件组成。单片机最小系统是单片机应用开发的基础，对于初学者来说，理解和掌握单片机最小系统是学习单片机编程和应用的起点。

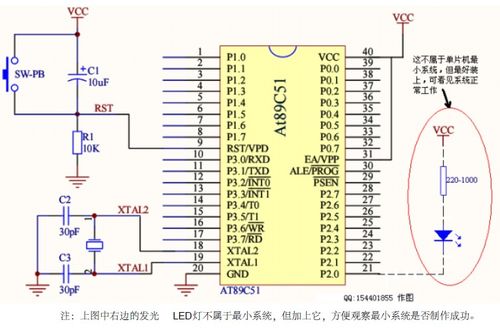

单片机最小系统的组成

单片机最小系统主要由以下几部分组成：

单片机核心芯片：这是单片机最小系统的核心，负责处理各种指令和数据。

晶振电路：为单片机提供稳定的时钟信号，保证单片机正常工作。

复位电路：在单片机启动时，将单片机内部寄存器等恢复到初始状态，确保单片机从稳定状态开始工作。

电源电路：为单片机提供稳定的电源电压，保证单片机正常工作。

单片机核心芯片的选择

性能需求：根据应用场景对单片机的处理速度、存储空间等性能要求来选择合适的芯片。

成本预算：不同型号的单片机价格差异较大，需要根据预算来选择合适的芯片。

开发环境：选择支持自己熟悉开发环境的单片机，如Keil、IAR等。

晶振电路的设计

晶振电路是单片机最小系统的重要组成部分，其设计需要考虑以下因素：

晶振频率：根据单片机的时钟频率要求选择合适的晶振频率。

晶振类型：常见的晶振类型有石英晶振、陶瓷晶振等，根据实际需求选择合适的晶振类型。

负载电容：根据晶振的负载电容要求选择合适的电容值。

复位电路的设计

复位电路的设计需要考虑以下因素：

复位方式：常见的复位方式有上电复位、按键复位、看门狗复位等。

复位时间：根据单片机的复位时间要求设计合适的复位电路。

复位信号：确保复位信号能够有效触发单片机的复位操作。

电源电路的设计

电源电路的设计需要考虑以下因素：

电源电压：根据单片机的电源电压要求设计合适的电源电路。

滤波电容：在电源电路中添加滤波电容，以减小电源噪声。

稳压电路：根据需要，设计合适的稳压电路，以保证单片机获得稳定的电源电压。

单片机最小系统是单片机应用开发的基础，理解和掌握单片机最小系统的设计对于初学者来说至关重要。本文介绍了单片机最小系统的组成、设计要点以及选择单片机核心芯片时需要考虑的因素，希望对读者有所帮助。
