DCS控制系统的结构解析

随着工业自动化程度的不断提高，DCS（Distributed Control System，分布式控制系统）在工业生产中的应用越来越广泛。DCS控制系统以其高可靠性、灵活性和强大的功能，成为现代工业生产中不可或缺的一部分。本文将详细解析DCS控制系统的结构，帮助读者更好地理解其工作原理和应用。

一、DCS控制系统的基本概念

DCS控制系统是一种基于计算机技术的分布式控制系统，它将控制功能分散到多个控制单元中，通过通信网络实现各个控制单元之间的数据交换和协同工作。DCS系统具有以下特点：

高可靠性：DCS系统采用冗余设计，确保系统在单个组件故障的情况下仍能正常运行。

灵活性：DCS系统可以根据实际需求进行灵活配置，满足不同工业生产过程的需求。

强大的功能：DCS系统具备丰富的控制功能，如PID控制、顺序控制、报警管理等。

二、DCS控制系统的基本结构

DCS控制系统主要由以下几个部分组成：

1. 控制站

控制站是DCS系统的核心，负责实时处理和控制系统中的各种信号和数据。控制站通常由硬件和软件两部分组成，其中硬件包括CPU、内存、存储器等，软件则包括操作系统、控制算法、人机界面等。

2. 输入/输出模块（I/O模块）

I/O模块负责将现场设备（如传感器、执行器等）的信号转换为控制站可以处理的数字信号，并将控制站的输出信号转换为现场设备可以接受的信号。I/O模块通常分为模拟量输入/输出模块和数字量输入/输出模块。

3. 通信网络

通信网络负责连接各个控制站、I/O模块和操作站，实现数据交换和通信。DCS系统常用的通信网络有以太网、现场总线等。

4. 操作站

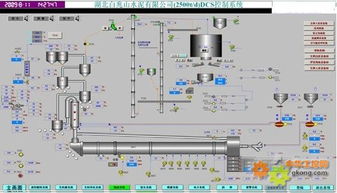

操作站是DCS系统的用户界面，负责显示系统运行状态、接收操作指令、生成报警信息等。操作站通常采用PC机或专用工作站，并配备相应的软件。

5. 人机界面（HMI）

人机界面是操作站的重要组成部分，负责将系统运行状态以图形、表格等形式展示给操作人员，并接收操作人员的指令。HMI软件通常具备丰富的图形化界面和交互功能，方便操作人员对系统进行监控和控制。

三、DCS控制系统的应用

DCS控制系统广泛应用于以下领域：

石油化工：DCS系统在石油化工生产过程中，用于对温度、压力、流量、液位等参数进行实时监控和控制。

电力行业：DCS系统在火力发电、核能发电等领域，用于对发电设备进行监控和控制。

冶金行业：DCS系统在冶金生产过程中，用于对炉温、炉压、炉料等参数进行实时监控和控制。

制药行业：DCS系统在制药生产过程中，用于对温度、湿度、压力等参数进行实时监控和控制。

DCS控制系统作为一种先进的工业控制系统，具有高可靠性、灵活性和强大的功能。本文对DCS控制系统的结构进行了详细解析，旨在帮助读者更好地理解其工作原理和应用。随着工业自动化程度的不断提高，DCS控制系统将在未来工业生产中发挥越来越重要的作用。
