CAD系统变量：深入解析与优化应用

什么是CAD系统变量？

CAD系统变量是计算机辅助设计（CAD）软件中用于控制软件行为和外观的参数。这些变量可以影响绘图环境、命令执行、文件操作等多个方面。系统变量通常以大写字母开头，并且可以通过命令行或系统变量对话框进行设置。

系统变量的作用

提高绘图效率：通过调整系统变量，可以优化绘图过程中的操作，减少不必要的步骤。

改善绘图质量：系统变量可以控制图形的显示、打印和输出质量。

解决绘图问题：当遇到绘图问题时，通过调整系统变量可以快速定位并解决问题。

定制化软件：系统变量允许用户根据个人需求定制软件行为。

常用系统变量介绍

FILEDIA

控制打开和保存对话框的显示。将值设置为1，可以显示对话框；设置为0，则隐藏对话框。

TASKBAR

控制任务栏的显示。将值设置为0，可以关闭任务栏；设置为1，则显示任务栏。

STARTMODE

控制开始选项卡的显示。将值设置为0，可以关闭开始选项卡；设置为1，则显示开始选项卡。

MAXACTVP

控制视口的最大数量。默认值为64，超过此数量，多余的视口将被关闭。

TEXTFILL

控制文字填充的显示。将值设置为1，可以显示实心文字；设置为0，则显示空心文字。

MIRRTEXT

控制镜像文字时的翻转。将值设置为0，文字顺序不会翻转；设置为1，文字顺序会翻转。

PICKADD

控制选择图元时的加选模式。将值设置为2，可以选择多个图元。

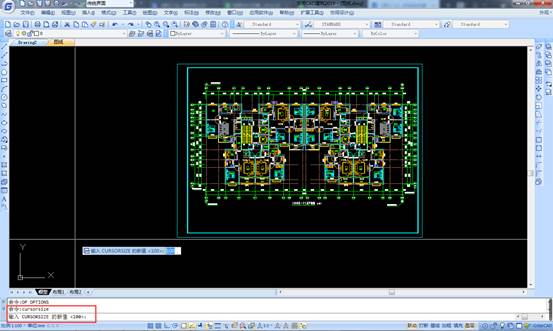

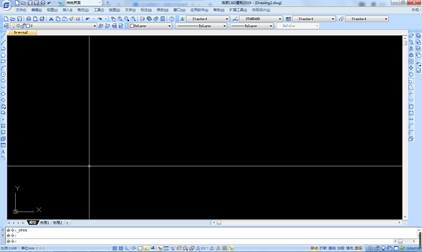

CURSORSIZE

控制十字光标的大小。默认值为100，可以根据个人喜好进行调整。

PSLTSCALE

控制模型布局线型比例因子。将值设置为0，可以在布局视口中显示与模型空间相同的虚线效果。

如何设置系统变量？

设置系统变量的方法有以下几种：

命令行：在命令行中输入系统变量名，然后按Enter键，再输入新的值。

系统变量对话框：在CAD软件中，调用SYSVDLG命令，打开系统变量对话框，选择需要设置的变量，然后在“新值”栏中输入新的值。

二次开发：通过编写程序，可以实现对系统变量的自动化设置。

CAD系统变量是提高绘图效率、改善绘图质量、解决绘图问题的重要工具。了解并合理运用系统变量，可以帮助用户更好地发挥CAD软件的潜力。本文介绍了CAD系统变量的概念、作用、常用变量以及设置方法，希望对读者有所帮助。
