CAN总线通信系统的概述

随着工业自动化和汽车电子技术的快速发展，CAN（Controller Area Network）总线通信系统因其高可靠性、实时性和灵活性等特点，被广泛应用于各种控制系统中。本文将详细介绍CAN总线通信系统的基本原理、组成结构、通信协议以及在实际应用中的优势。

CAN总线通信系统的基本原理

CAN总线通信系统是一种多主从通信网络，允许多个节点在同一总线上进行数据交换。其基本原理是：每个节点在发送数据前，都会检查总线是否空闲。如果总线空闲，则发送节点可以发送数据；如果总线忙，则发送节点会等待总线空闲后再次尝试发送。这种机制保证了CAN总线通信的实时性和可靠性。

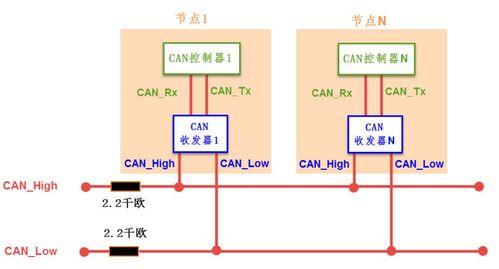

CAN总线通信系统的组成结构

CAN总线通信系统主要由以下几个部分组成：

CAN控制器：负责处理CAN协议，实现数据发送和接收。

CAN收发器：负责将CAN控制器发送的数字信号转换为适合总线传输的模拟信号，并将接收到的模拟信号转换为数字信号。

节点：包括各种传感器、执行器、控制器等，负责数据的采集、处理和执行。

总线：物理连接各个节点的传输介质，通常采用双绞线。

CAN总线通信协议

CAN总线通信协议主要包括以下几个部分：

帧格式：定义了CAN总线数据帧的结构，包括标识符、数据长度码、数据字段和校验和等。

仲裁机制：确保多个节点在同一时间只能有一个节点发送数据，从而避免冲突。

错误处理：包括错误检测、错误确认、错误恢复等，保证通信的可靠性。

节点管理：包括节点自检、节点初始化、节点配置等，保证节点能够正常工作。

CAN总线通信系统的优势

CAN总线通信系统具有以下优势：

高可靠性：采用多主从通信方式，节点之间可以相互检测错误，保证通信的可靠性。

实时性：仲裁机制保证了通信的实时性，适用于对实时性要求较高的控制系统。

灵活性：支持多种帧格式，可以满足不同应用场景的需求。

经济性：采用双绞线作为传输介质，成本较低。

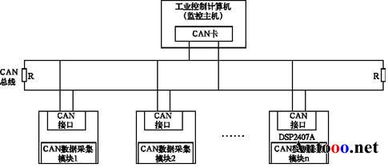

CAN总线通信系统的应用

CAN总线通信系统在各个领域都有广泛的应用，以下列举一些典型应用：

汽车电子：发动机控制、制动系统、车身电子等。

工业控制：机器人、自动化生产线、智能仪表等。

航空航天：飞机控制系统、卫星通信等。

医疗设备：监护仪、手术机器人等。

CAN总线通信系统凭借其高可靠性、实时性和灵活性等特点，在各个领域得到了广泛应用。随着技术的不断发展，CAN总线通信系统将会在更多领域发挥重要作用。
