ATmega16最小系统：入门级单片机开发的基础

ATmega16是一款流行的8位AVR架构微控制器，因其高性能、低功耗和丰富的片上资源，被广泛应用于嵌入式系统开发中。本文将详细介绍ATmega16最小系统的组成、设计要点以及如何搭建和编程。

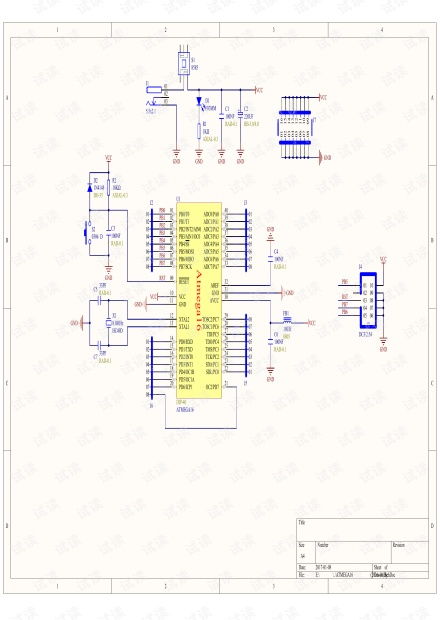

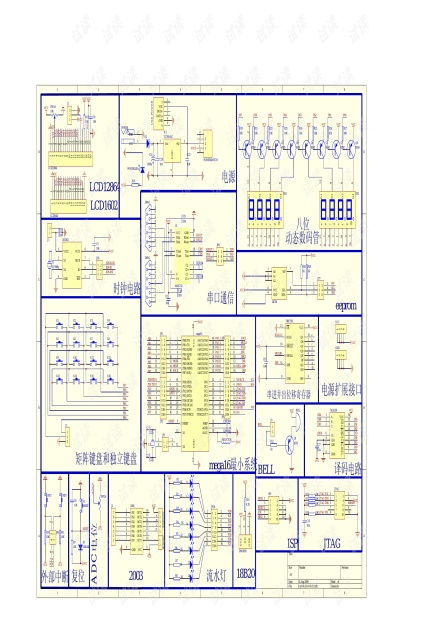

一、ATmega16最小系统的组成

ATmega16最小系统是指能够使ATmega16单片机正常运行的最基本硬件电路。它主要包括以下几个部分：

复位电路

晶振电路

电源电路

ISP下载接口

其他外围电路（如LED、按键等）

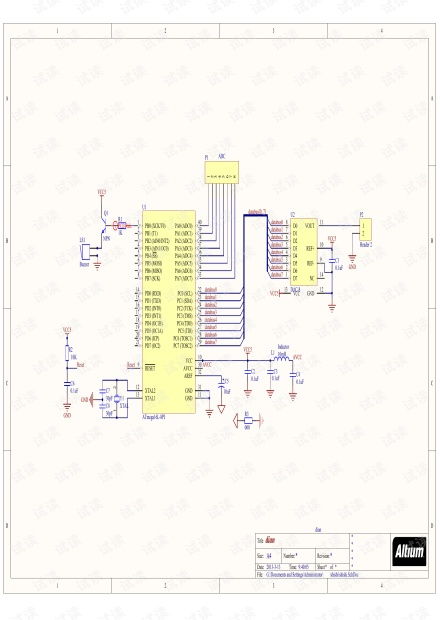

二、复位电路设计

复位电路是ATmega16最小系统的重要组成部分，用于在系统启动时将单片机初始化到默认状态。以下是复位电路的设计要点：

上电复位：通过一个10KΩ电阻将复位引脚（RESET）连接到VCC，并在复位引脚和地之间并联一个0.1μF的电容，用于消除电源噪声。

手动复位：通过一个按钮（S0）连接到复位引脚，当按下按钮时，复位引脚被拉低，触发单片机复位。

熔丝位配置：在ATmega16的熔丝位中，可以配置复位时间、Brown-out检测等参数。

三、晶振电路设计

晶振电路为ATmega16提供时钟信号，以下是晶振电路的设计要点：

内置RC振荡器：ATmega16内置RC振荡器，可产生1MHz、2MHz、4MHz、8MHz等频率的振荡信号。

外部晶振：如果需要更高频率的时钟信号，可以使用外部晶振。晶振电路包括晶振、谐振电容和负载电容。

四、电源电路设计

电源电路为ATmega16提供稳定的电源电压，以下是电源电路的设计要点：

稳压芯片：使用稳压芯片将输入电压转换为ATmega16所需的电压，如3.3V或5V。

滤波电容：在稳压芯片的输出端并联一个滤波电容，用于消除电源噪声。

五、ISP下载接口设计

ISP下载接口用于将程序烧录到ATmega16单片机中，以下是ISP下载接口的设计要点：

ISP接口：使用一个USB转TTL模块，将USB接口转换为TTL电平，连接到ATmega16的ISP下载接口。

ISP软件：使用AVR Studio等开发软件，通过ISP接口将程序烧录到ATmega16中。

ATmega16最小系统是单片机开发的基础，通过搭建最小系统，可以学习到单片机的硬件设计和编程方法。本文详细介绍了ATmega16最小系统的组成、设计要点以及如何搭建和编程，希望对初学者有所帮助。
