28035 单片机最小系统：设计与实践指南

随着物联网和嵌入式系统的快速发展，单片机作为核心控制单元，其应用越来越广泛。28035单片机作为一款高性能、低功耗的单片机，在众多领域有着广泛的应用。本文将详细介绍28035单片机最小系统的设计与实践，帮助读者更好地理解和应用这款单片机。

一、28035单片机简介

28035单片机是一款基于ARM Cortex-M4内核的高性能单片机，具有32位处理能力，主频最高可达100MHz。它集成了丰富的外设资源，如ADC、DAC、UART、SPI、I2C等，适用于各种嵌入式应用开发。

二、28035单片机最小系统组成

28035单片机最小系统主要由以下几部分组成：

单片机：28035单片机作为核心控制单元，负责处理各种任务。

晶振电路：为单片机提供时钟信号，保证单片机正常工作。

复位电路：保证单片机在启动时能够正确复位。

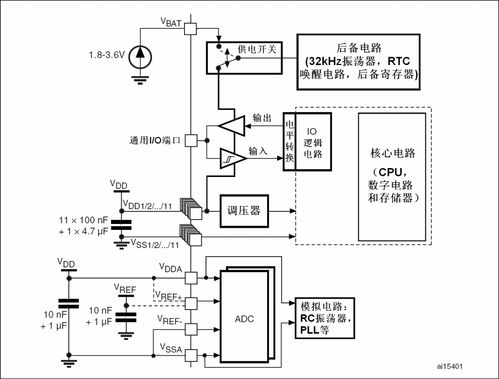

电源电路：为单片机提供稳定的电源，保证单片机正常工作。

调试接口：用于调试和下载程序。

三、28035单片机最小系统设计

1. 晶振电路设计

晶振电路是单片机最小系统的重要组成部分，其设计如下：

选择合适的晶振频率：根据实际应用需求选择合适的晶振频率，如12MHz、16MHz等。

连接晶振和单片机：将晶振的两个引脚分别连接到单片机的XTAL1和XTAL2引脚。

添加负载电容：在晶振的两个引脚上分别添加两个10pF的负载电容，用于稳定晶振工作。

2. 复位电路设计

复位电路的设计如下：

选择合适的复位芯片：根据实际需求选择合适的复位芯片，如MAX809等。

连接复位芯片：将复位芯片的RST引脚连接到单片机的NRST引脚。

添加上拉电阻：在复位芯片的RST引脚上添加一个10kΩ的上拉电阻，用于保证复位芯片正常工作。

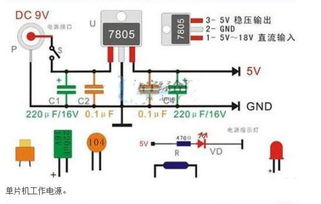

3. 电源电路设计

电源电路的设计如下：

选择合适的稳压芯片：根据实际需求选择合适的稳压芯片，如LM7805等。

连接稳压芯片：将稳压芯片的输入端连接到电源，输出端连接到单片机的VCC引脚。

添加滤波电容：在稳压芯片的输入端和输出端分别添加一个100μF的滤波电容，用于稳定电源。

4. 调试接口设计

调试接口的设计如下：

选择合适的调试器：根据实际需求选择合适的调试器，如ST-Link、J-Link等。

连接调试器：将调试器的SWD或JTAG接口连接到单片机的SWD或JTAG引脚。

四、28035单片机最小系统实践

1. 硬件搭建

根据上述设计，搭建28035单片机最小系统，包括连接晶振电路、复位电路、电源电路和调试接口等。

2. 软件编程

使用C语言或汇编语言编写程序，实现所需功能。例如，编写一个简单的LED闪烁程序，通过单片机的GPIO口控制LED灯的亮灭。

3. 程序下载与调试

使用调试器将程序下载到单片机中，并进行调试。通过调试器观察程序运行情况，确保程序正常运行。

28035单片机最小系统是嵌入式应用开发的基础，本文详细介绍了28035单片机最小系统的设计与实践。通过学习本文，读者可以更好地掌握28035单片机的应用，为后续的嵌入式系统开发打下坚实基础。
