ADC系统概述

模数转换器（Analog-to-Digital Converter，简称ADC）是嵌入式系统中不可或缺的组件，它负责将模拟信号转换为数字信号，以便微控制器（Microcontroller Unit，简称MCU）或其他数字设备进行处理。本文将详细介绍ADC系统的工作原理、应用场景以及在实际项目中的配置和使用方法。

ADC系统工作原理

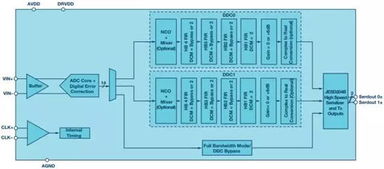

ADC系统主要由模拟输入部分、模数转换核心和数字输出部分组成。以下是ADC系统的工作流程：

模拟输入：ADC系统通过模拟输入引脚接收外部模拟信号，如电压、电流等。

采样保持：为了确保转换精度，ADC系统会对模拟信号进行采样，并保持采样值一段时间。

模数转换：采样保持后的模拟信号被送入模数转换核心，通过一系列转换算法将其转换为数字信号。

数字输出：转换后的数字信号通过数字输出引脚输出，供微控制器或其他数字设备使用。

ADC系统应用场景

传感器数据采集：如温度、湿度、压力等传感器采集到的模拟信号需要通过ADC转换为数字信号，以便微控制器进行处理。

信号调理：对模拟信号进行放大、滤波等处理，提高信号质量，然后通过ADC转换为数字信号。

数据采集与处理：如工业自动化、智能家居等领域，ADC系统用于采集环境数据，并通过微控制器进行处理。

通信接口：如USB、CAN等通信接口，ADC系统用于将模拟信号转换为数字信号，以便进行数据传输。

ADC系统配置与使用

在实际项目中，配置和使用ADC系统需要遵循以下步骤：

选择合适的ADC芯片：根据应用需求，选择具有合适分辨率、采样率、功耗等参数的ADC芯片。

硬件连接：将ADC芯片的模拟输入引脚与外部模拟信号连接，并将数字输出引脚与微控制器的数字输入引脚连接。

软件配置：编写程序对ADC芯片进行配置，包括设置分辨率、采样率、转换模式等参数。

数据采集与处理：通过ADC芯片采集模拟信号，并将转换后的数字信号送入微控制器进行处理。

ADC系统常见问题及解决方案

在使用ADC系统时，可能会遇到以下问题及相应的解决方案：

噪声干扰：通过优化电路设计、使用低噪声元件、增加滤波等措施降低噪声干扰。

精度误差：选择高精度ADC芯片、优化电路设计、校准ADC系统等措施提高精度。

采样率不足：选择具有更高采样率的ADC芯片，或通过软件算法提高采样率。

ADC系统在嵌入式系统中扮演着重要角色，它将模拟信号转换为数字信号，为微控制器或其他数字设备提供数据支持。本文介绍了ADC系统的工作原理、应用场景、配置与使用方法，以及常见问题及解决方案，希望对读者有所帮助。
