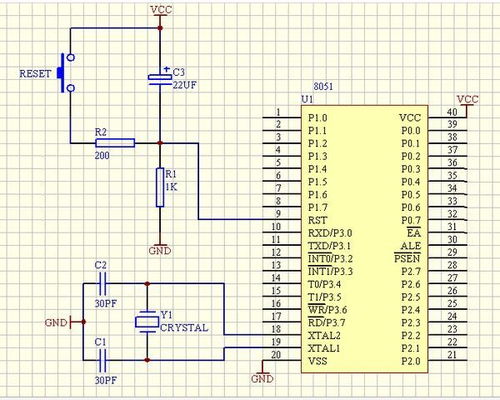

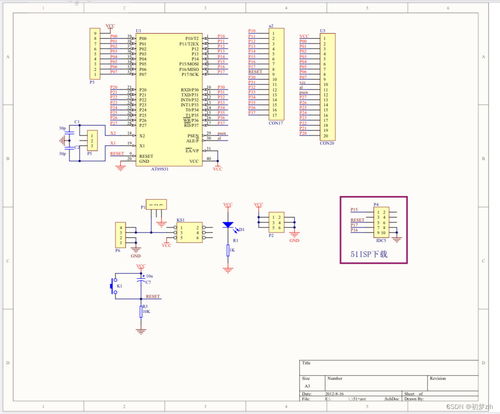

深入解析51最小系统电路图：构建单片机基础平台

51最小系统电路图是学习单片机编程和电子设计的基础，它由最少的元件组成，使得单片机能够正常运行。本文将详细介绍51最小系统电路图的构成、工作原理以及在实际应用中的重要性。

一、51最小系统的组成部分

51最小系统主要包括以下几个部分：

单片机：作为系统的核心，负责执行程序和控制其他外围设备。

晶振电路：为单片机提供稳定的时钟信号，保证程序运行的准确性。

复位电路：使单片机在启动时能够从初始状态开始运行。

电源电路：为单片机提供稳定的电源电压。

二、晶振电路详解

晶振电路是51最小系统中的关键部分，它由晶振和电容组成。晶振是一种具有稳定频率的电子元件，可以产生一个稳定的时钟信号。在51最小系统中，常用的晶振频率为11.0592MHz或12MHz。

晶振电路的原理是利用晶振的压电特性，当晶振受到振动时，会产生电压信号；反之，当晶振两端施加电压时，晶振会产生振动。通过这种方式，晶振可以产生一个稳定的时钟信号，为单片机提供运行所需的时钟。

三、复位电路详解

复位电路的作用是使单片机在启动时能够从初始状态开始运行。在51最小系统中，常用的复位电路由电容、电阻和按键组成。

当系统上电时，电容两端的电压从0V开始逐渐上升，当电压达到单片机的复位阈值时，单片机开始复位。复位后，单片机的程序计数器（PC）会跳转到0000H地址，开始执行程序。

复位电路中的电容和电阻值需要根据单片机的具体型号和复位阈值进行选择，以确保复位电路能够正常工作。

四、电源电路详解

电源电路为单片机提供稳定的电源电压，是51最小系统中的基础部分。在51最小系统中，常用的电源电压为5V或3.3V。

电源电路通常由稳压芯片、滤波电容和限流电阻组成。稳压芯片可以将输入电压稳定在所需的电压值，滤波电容用于消除电源噪声，限流电阻用于限制电流。

在设计电源电路时，需要根据单片机的实际功耗和电源电压要求选择合适的元件。

五、51最小系统电路图的应用

51最小系统电路图在实际应用中具有广泛的应用，如智能家居、工业控制、通信设备等。通过设计不同的外围电路，可以实现各种功能。

例如，在智能家居领域，51最小系统可以用于控制灯光、窗帘等设备；在工业控制领域，可以用于监测设备状态、控制电机等；在通信设备领域，可以用于实现数据传输、信号处理等功能。

51最小系统电路图是单片机编程和电子设计的基础，通过了解其组成部分、工作原理和应用，可以更好地掌握单片机技术。在实际应用中，可以根据需求设计不同的外围电路，实现各种功能。
