737引气系统,引气系统的结构

引气系统是飞机发动机的重要组成部分，它为飞机的各个系统提供必要的气源。在波音737系列飞机中，引气系统扮演着至关重要的角色，确保了飞机在飞行中的安全与舒适性。本文将详细介绍737引气系统的结构、工作原理以及常见故障分析。

引气系统的结构

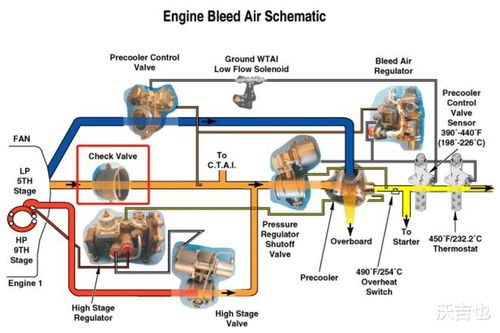

737引气系统主要由以下几个部分组成：

高压涡轮第5级和第9级

引气单向活门

高压级活门

高压级调节器

引气调节器

压力调节及关断活门

450F恒温器

490超温电门

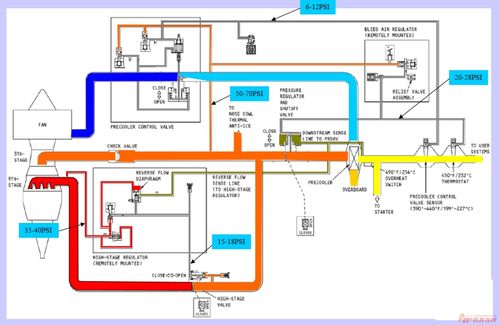

引气系统的工作原理

737引气系统的工作原理如下：

高压涡轮第5级和第9级为引气系统提供气源。

引气单向活门防止9级空气倒流。

高压级活门控制调节引气压力，限制最大33PSI。

高压级调节器控制高压级活门，位于C函道10点钟位置，高压活门上方。

引气调节器控制PRSOV，并提供超温超压保护关断PRSOV。

压力调节及关断活门调节引气压力。

450F恒温器监测引气温度。

490超温电门提供超温保护。

引气系统的常见故障

737引气系统在运行过程中可能会出现以下故障：

引气压力不足

引气压力过高

引气单向活门故障

高压级活门故障

高压级调节器故障

引气调节器故障

压力调节及关断活门故障

450F恒温器故障

490超温电门故障

故障分析及排除方法

引气压力不足：检查引气单向活门、高压级活门、高压级调节器、引气调节器、压力调节及关断活门等部件是否正常。

引气压力过高：检查压力调节及关断活门是否正常，以及引气调节器是否出现故障。

引气单向活门故障：检查单向活门是否卡住或损坏。

高压级活门故障：检查活门是否卡住或损坏。

高压级调节器故障：检查调节器是否出现故障。

引气调节器故障：检查调节器是否出现故障。

压力调节及关断活门故障：检查活门是否卡住或损坏。

450F恒温器故障：检查恒温器是否出现故障。

490超温电门故障：检查电门是否出现故障。

737引气系统是飞机安全运行的重要保障，了解其结构、工作原理以及常见故障分析对于航空从业人员和飞机维修技术人员来说至关重要。通过本文的介绍，相信大家对737引气系统有了更深入的了解，有助于在实际工作中更好地应对相关问题。
