CIP清洗系统图详解：食品饮料生产中的清洁利器

CIP清洗系统（Cleaning In Place）是一种广泛应用于食品饮料、制药等行业的自动化清洗技术。它通过在设备内部进行清洗，无需拆卸设备，大大提高了生产效率和清洁效果。本文将详细介绍CIP清洗系统的组成、工作原理以及在实际应用中的优势。

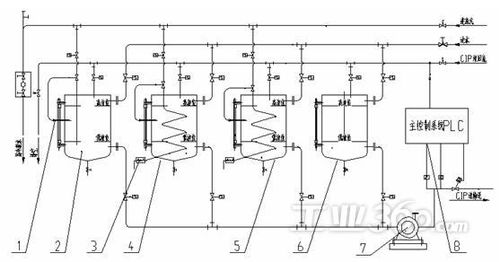

CIP清洗系统组成

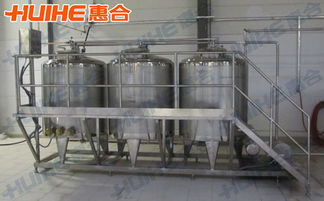

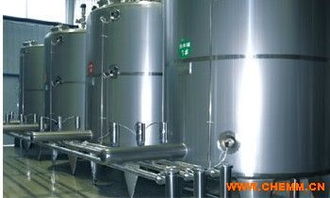

1. 罐体

CIP清洗系统主要由酸罐、碱罐、水罐、浓酸浓碱桶等组成。这些罐体用于储存清洗液，确保清洗过程的顺利进行。

酸罐

酸罐用于储存一定浓度的酸清洗液，用于去除设备表面的油脂、蛋白质等有机物。

碱罐

碱罐用于储存一定浓度的碱清洗液，用于去除设备表面的无机物、矿物质等。

水罐

水罐用于储存清水，用于冲洗设备，降低清洗液的浓度。

浓酸浓碱桶

浓酸浓碱桶用于储存高浓度的酸和碱，用于配制清洗液。

2. 加热系统

加热系统用于将清洗液加热至适宜的温度，提高清洗效果。

板式热交换器

板式热交换器用于加热清洗液，保证清洗液的温度稳定。

3. 泵

泵用于输送清洗液，确保清洗过程顺利进行。

隔膜泵

隔膜泵用于输送高浓度的酸和碱，保证清洗液的浓度。

清洗泵

清洗泵用于将清洗液输送到设备内部，进行清洗。

4. 阀门

阀门用于控制清洗液的供给、回收和排出。

自动阀门

自动阀门按规定的程序要求，完成酸、碱、水清洗液的供给、回收和排出。

5. 控制系统

控制系统用于控制CIP清洗系统的运行，包括清洗程序、清洗时间、清洗液浓度等。

控制柜

控制柜是CIP清洗系统的控制中心，用于设定和调整清洗程序的参数。

CIP清洗系统工作原理

CIP清洗系统通过以下步骤实现设备清洗：

1. 清洗液配制：根据设备材质和污染情况，配制一定浓度的酸、碱清洗液。

2. 清洗液输送：通过泵将清洗液输送到设备内部。

3. 清洗：清洗液在设备内部循环流动，对设备表面进行清洗。

4. 冲洗：用清水冲洗设备，降低清洗液的浓度。

5. 回收：将清洗液和冲洗水回收至清洗液罐，循环使用。

CIP清洗系统优势

1. 提高生产效率：无需拆卸设备，节省清洗时间，提高生产效率。

2. 保证清洁效果：清洗液循环使用，确保清洗效果。

3. 降低成本：节省清洗剂、水、蒸汽等能源消耗。

4. 提高安全性：操作简单，降低操作人员的安全风险。

CIP清洗系统作为一种高效、环保、安全的清洗技术，在食品饮料、制药等行业得到了广泛应用。了解CIP清洗系统的组成、工作原理和优势，有助于我们更好地利用这一技术，提高生产效率和产品质量。
