FANUC数控系统面板详解：操作与功能解析

FANUC数控系统作为数控机床的核心控制单元，其操作面板的设计与功能直接影响到操作者的使用体验和机床的运行效率。本文将详细介绍FANUC数控系统面板的构成、操作方法以及主要功能。

FANUC数控系统面板通常由以下几个部分组成：

CRT显示区：位于面板的左上方，用于显示机床的运行状态、参数设置等信息。

系统操作面板：包括各种功能按键、旋钮等，用于控制机床的运行、参数设置等操作。

机床控制面板：位于CRT显示区的下方，用于控制机床的启动、停止、急停等操作。

MDI编辑面板：位于CRT显示区的右侧，用于输入程序代码、修改参数等。

显示切换：通过按下显示切换键，可以在不同的显示模式之间切换，如主菜单、参数设置、程序编辑等。

软键操作：CRT显示区下方有一排功能软键，通过按下相应的软键，可以调用不同的功能。

扩展软键：部分FANUC数控系统面板还配备了扩展软键，用于调用更多功能。

系统操作面板主要包括以下功能按键和旋钮：

启动/停止按钮：用于控制机床的启动和停止。

急停按钮：用于紧急停止机床的运行。

参数设置按钮：用于设置机床的各种参数，如速度、进给率等。

程序选择按钮：用于选择机床要运行的程序。

其他功能按键：根据不同的FANUC数控系统，可能还有其他功能按键，如手动操作、自动运行等。

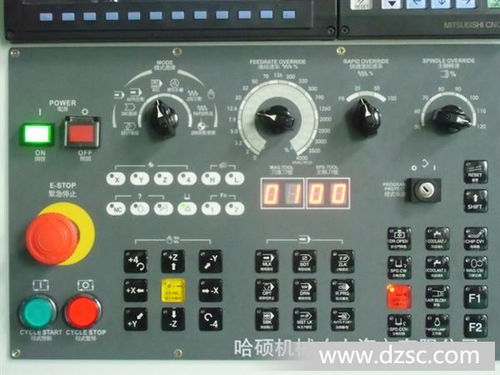

机床控制面板主要包括以下功能：

启动/停止按钮：用于控制机床的启动和停止。

急停按钮：用于紧急停止机床的运行。

手动/自动切换按钮：用于切换机床的手动和自动运行模式。

其他功能按钮：根据不同的FANUC数控系统，可能还有其他功能按钮，如单步运行、连续运行等。

按键输入：通过按下键盘上的按键，可以输入程序代码或修改参数。

软键操作：MDI编辑面板下方有一排功能软键，通过按下相应的软键，可以调用不同的功能。

编辑操作：通过编辑按键，可以对程序代码进行编辑、删除、插入等操作。

机床控制：包括启动、停止、急停、手动/自动切换等操作。

参数设置：包括速度、进给率、刀具补偿等参数的设置。

程序编辑：包括程序输入、编辑、删除、保存等操作。

状态监控：实时显示机床的运行状态、报警信息等。

故障诊断：提供丰富的维修报警和诊断功能，便于用户快速定位故障。

总之，FANUC数控系统面板是数控机床操作者不可或缺的工具，熟练掌握面板操作方法，有助于提高机床的运行效率和产品质量
