AT89S52最小系统电路设计与实现

随着电子技术的不断发展，单片机在各个领域得到了广泛的应用。AT89S52作为一款经典的51系列单片机，因其高性能、低功耗和丰富的片上资源而备受青睐。本文将详细介绍AT89S52最小系统电路的设计与实现，为电子爱好者提供参考。

一、AT89S52单片机简介

AT89S52是ATMEL公司生产的一款低功耗、高性能的CMOS 8位微控制器。它具有以下特点：

- 8K字节在系统可编程Flash存储器

- 256字节RAM单元

- 32位I/O接口线

- 看门狗定时器

- 2个数据指针

- 三个16位定时器/计数器

- 一个6向量2级中断结构

- 全双工串行口

- 片内晶振及时钟电路

- 支持低功耗空闲和掉电模式

AT89S52与MCS-51单片机兼容，具有丰富的位操作指令，便于编程和调试。

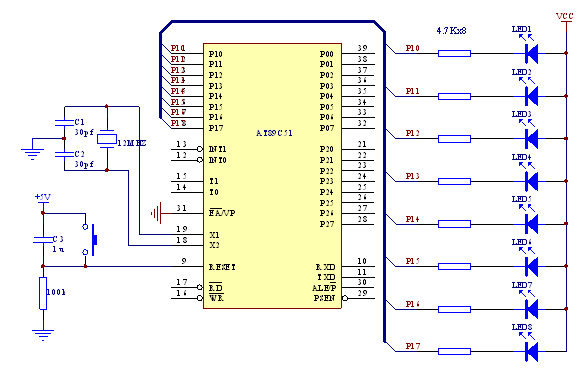

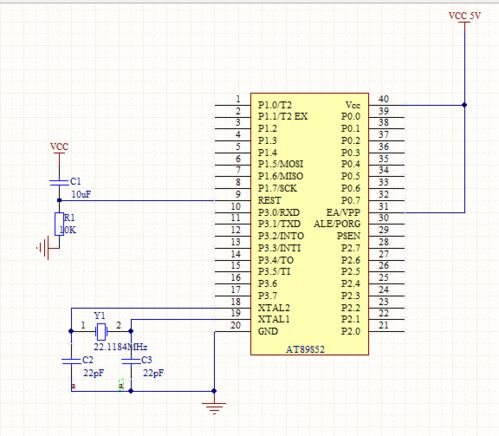

二、AT89S52最小系统电路组成

AT89S52最小系统主要由以下部分组成：

1. 单片机AT89S52：作为整个系统的核心控制器。

2. 电源电路：为单片机提供稳定的电源。

3. 晶振电路：为单片机提供时钟信号。

4. 复位电路：保证单片机在启动时能够正确复位。

三、电源电路设计

电源电路是AT89S52最小系统的关键部分，其设计要求如下：

- 提供稳定的5V电压给单片机。

- 电压波动范围在±5%以内。

- 具有良好的抗干扰性能。

一种常见的电源电路设计如下：

- 使用7805稳压器将输入电压转换为5V。

- 在7805稳压器输入端和输出端分别接入滤波电容，以减小纹波和噪声。

- 在7805稳压器输出端接入一个滤波电容，以稳定输出电压。

四、晶振电路设计

晶振电路为单片机提供时钟信号，其设计要求如下：

- 选择合适的晶振频率，通常为11.0592MHz。

- 晶振两边的电容值一般为22pF。

- 晶振电路应靠近单片机，以减小引线长度，降低时延。

一种常见的晶振电路设计如下：

- 使用一个11.0592MHz的晶振。

- 在晶振两边的引脚上分别接入22pF的电容。

- 将晶振电路靠近单片机，引线越短越好。

五、复位电路设计

复位电路用于保证单片机在启动时能够正确复位，其设计要求如下：

- 复位高电平持续时间大于2个机器周期。

- 具有良好的抗干扰性能。

一种常见的复位电路设计如下：

- 使用一个复位按钮和电阻、电容组成复位电路。

- 当按下复位按钮时，电容充电，产生一个高电平信号，使单片机复位。

- 释放复位按钮后，电容放电，单片机恢复正常工作。

本文详细介绍了AT89S52最小系统电路的设计与实现。通过合理设计电源电路、晶振电路和复位电路，可以确保AT89S52单片机稳定、可靠地运行。希望本文能为电子爱好者提供一定的参考价值。
