ESP系统的结构解析

随着汽车技术的不断发展，电子稳定系统（Electronic Stability Program，简称ESP）已经成为现代汽车中不可或缺的安全配置。本文将详细解析ESP系统的结构，帮助读者更好地理解这一重要的安全系统。

一、ESP系统的概述

ESP系统是一种综合性的主动安全系统，它基于ABS（防抱死制动系统）和ASR（驱动轮防滑系统）等技术，通过实时监测车辆行驶状态，对车辆进行动态控制，以防止车辆在行驶过程中发生失控、侧滑等危险情况。

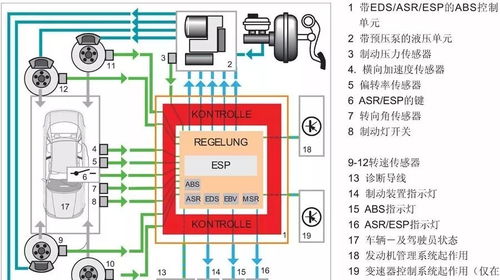

二、ESP系统的组成结构

ESP系统主要由以下几个部分组成：

1. 传感元件

传感元件是ESP系统的“感官”，主要负责收集车辆行驶过程中的各种信息。主要包括：

车轮传感器：用于检测车轮转速，为控制单元提供数据支持。

方向盘转角传感器：用于检测方向盘的转动角度，帮助控制单元判断驾驶员的意图。

稳定性传感器：用于检测车辆的侧向加速度，判断车辆是否发生侧滑。

制动真空传感器：用于检测制动系统的真空度，为控制单元提供制动压力信息。

ESP开关和指示灯：用于控制ESP系统的开关状态，以及显示ESP系统的运行状态。

2. 控制模块

控制模块是ESP系统的“大脑”，负责接收传感元件收集到的信息，并根据预设的程序进行计算和分析，最终输出控制指令。控制模块通常由微处理器、存储器、输入输出接口等组成。

3. 液压单元

液压单元是ESP系统的“肌肉”，负责将控制模块输出的指令转化为实际的控制动作。液压单元主要包括液压泵、液压阀、液压缸等部件。

4. 执行控制部分

执行控制部分是ESP系统的“手脚”，负责将液压单元输出的控制指令转化为车轮的制动或驱动，以实现车辆稳定行驶。主要包括：

制动系统：通过制动车轮来降低车辆的速度，防止车辆失控。

驱动系统：通过控制车轮的驱动扭矩，防止车轮打滑，提高车辆的牵引力。

三、ESP系统的工作原理

ESP系统的工作原理可以概括为以下几个步骤：

传感元件收集车辆行驶过程中的各种信息。

控制模块接收传感元件收集到的信息，并根据预设的程序进行计算和分析。

控制模块输出控制指令，通过液压单元将指令转化为实际的控制动作。

执行控制部分根据控制指令，对车轮进行制动或驱动，以实现车辆稳定行驶。

四、ESP系统的优势

ESP系统具有以下优势：

提高车辆行驶稳定性，降低事故发生率。

提高车辆在复杂路况下的适应能力。

提高车辆的安全性，保障驾乘人员的人身安全。

ESP系统作为现代汽车中重要的安全配置，其结构复杂，功能强大。通过对ESP系统的结构解析，我们可以更好地了解其工作原理和优势，从而提高我们对车辆安全性的认识。
