51单片机红外报警系统

51单片机红外报警系统的设计与实现

一、系统概述

51单片机红外报警系统主要由以下几个部分组成：红外传感器、51单片机、报警器、LCD显示模块、按键模块等。系统通过红外传感器检测是否有入侵者，当检测到异常情况时，51单片机将控制报警器发出声光报警，并通过LCD显示模块显示报警信息。同时，用户可以通过按键模块手动触发报警。

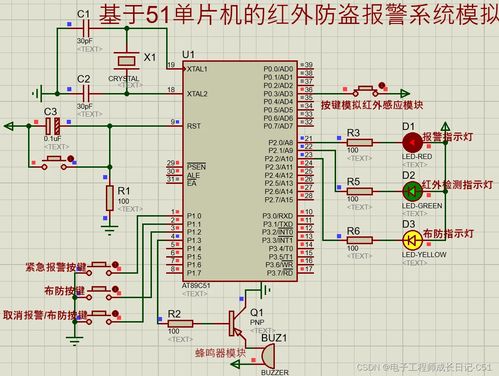

二、硬件设计

1. 红外传感器：红外传感器是红外报警系统的核心部件，用于检测红外辐射。本文选用HC-SR501人体红外传感器，该传感器具有检测距离远、抗干扰能力强等特点。

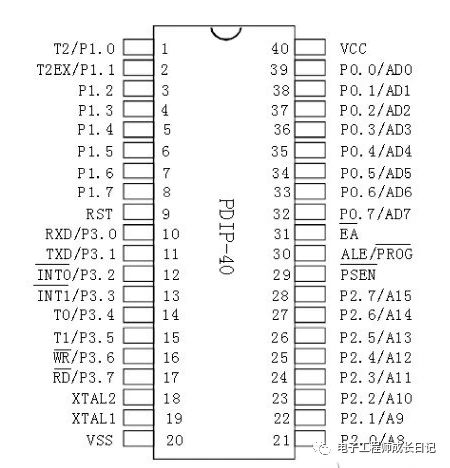

2. 51单片机：51单片机作为系统的核心控制器，负责处理红外传感器的信号，控制报警器、LCD显示模块和按键模块。本文选用STC89C52单片机，该单片机具有丰富的片上资源，易于编程。

3. 报警器：报警器用于发出声光报警信号，提醒用户有异常情况发生。本文选用蜂鸣器和LED灯作为报警器，通过单片机控制其工作。

4. LCD显示模块：LCD显示模块用于显示报警信息，方便用户了解报警情况。本文选用LCD1602液晶显示屏，该显示屏具有显示清晰、功耗低等特点。

5. 按键模块：按键模块用于手动触发报警，方便用户在紧急情况下快速报警。本文选用一个按键作为手动报警按钮。

三、软件设计

1. 主程序设计：主程序负责初始化系统，检测红外传感器信号，控制报警器、LCD显示模块和按键模块。主程序流程如下：

初始化系统：设置单片机的工作模式、中断、定时器等。

检测红外传感器信号：读取红外传感器的输出信号，判断是否有入侵者。

控制报警器：当检测到入侵者时，控制蜂鸣器和LED灯发出声光报警信号。

显示报警信息：通过LCD显示模块显示报警信息。

检测按键模块：当检测到按键按下时，手动触发报警。

2. 中断服务程序设计：中断服务程序负责处理红外传感器的中断信号，当红外传感器检测到入侵者时，触发中断服务程序，控制报警器、LCD显示模块和按键模块。

四、系统测试与调试

1. 硬件测试：首先对系统进行硬件测试，检查各个模块是否正常工作。通过连接电源、红外传感器、报警器、LCD显示模块和按键模块，观察系统是否能够正常工作。

2. 软件测试：在硬件测试通过后，对系统进行软件测试。通过编写测试程序，模拟红外传感器的信号，观察系统是否能够正确地控制报警器、LCD显示模块和按键模块。

3. 调试：在测试过程中，如果发现系统存在错误，需要根据错误信息进行调试。通过修改程序、调整参数等方式，使系统恢复正常工作。

本文介绍了基于51单片机的红外报警系统的设计与实现过程。通过红外传感器、51单片机、报警器、LCD显示模块和按键模块等硬件和软件的设计，实现了红外报警系统的功能。该系统具有成本低、安装方便、反应速度快等优点，适用于家庭、企事业单位等场所的安全防范。
