AVR单片机最小系统概述

AVR单片机最小系统是进行AVR单片机开发的基础，它由单片机芯片及其必要的外围电路组成。最小系统的主要目的是让单片机能正常运行，进行基本的程序调试和功能测试。

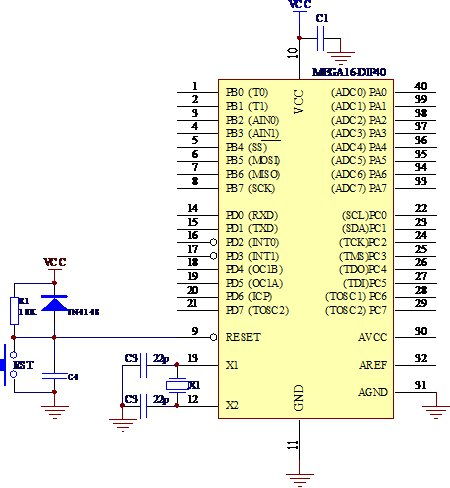

AVR单片机最小系统的组成

AVR单片机最小系统通常包括以下几个部分：

单片机芯片：这是最小系统的核心，负责执行程序和控制外部设备。

晶振电路：为单片机提供稳定的时钟信号，保证程序运行的准确性。

复位电路：使单片机在启动时能够从初始状态开始执行程序。

电源电路：为单片机提供稳定的电源电压。

下载电路：用于将程序烧录到单片机中。

晶振电路的作用与选择

晶振电路是AVR单片机最小系统的重要组成部分，它为单片机提供基准时钟信号。晶振的选择主要考虑以下因素：

频率：晶振的频率决定了单片机的时钟频率，常见的频率有16MHz、20MHz等。

稳定性：晶振的稳定性越高，单片机运行的准确性越高。

封装：晶振的封装形式有直插式、贴片式等，选择时需考虑PCB板的设计。

常见的晶振有石英晶振和陶瓷晶振，石英晶振的稳定性较高，但价格较贵；陶瓷晶振价格便宜，但稳定性略逊于石英晶振。

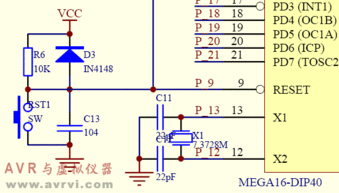

复位电路的设计与实现

复位电路的作用是使单片机在启动时能够从初始状态开始执行程序。复位电路的设计主要包括以下部分：

复位按钮：用于手动复位单片机。

复位电路：包括复位电阻、复位电容等，用于产生复位信号。

上电复位：当单片机上电时，通过上电复位电路产生复位信号。

复位电路的设计需注意以下几点：

复位电阻的阻值不宜过大，以免影响复位信号的强度。

复位电容的容量不宜过大，以免影响复位信号的上升沿。

复位电路的布局应尽量靠近单片机，以减小信号传输的干扰。

电源电路的设计与实现

电源电路为AVR单片机提供稳定的电源电压，设计时需注意以下几点：

电源电压：AVR单片机的电源电压一般为5V或3.3V，设计时需根据单片机的型号选择合适的电源电压。

滤波电容：用于滤除电源中的纹波，保证单片机得到稳定的电源电压。

稳压电路：当使用外部电源时，需通过稳压电路将电源电压转换为单片机所需的电压。

电源电路的设计需保证电源的稳定性和可靠性，避免因电源问题导致单片机运行不稳定。

下载电路的设计与实现

下载电路用于将程序烧录到AVR单片机中，常见的下载方式有ISP（In-System Programming）和JTAG。以下分别介绍这两种下载方式：

ISP下载：通过ISP下载线将程序烧录到单片机中，操作简单，但需要专门的下载软件。

JTAG下载：通过JTAG接口将程序烧录到单片机中，支持更多的功能，但需要专门的下载器和软件。

下载电路的设计需保证下载过程的稳定性和可靠性，避免因下载问题导致程序烧录失败。
