CAN总线系统组成详解

随着工业自动化和汽车电子技术的快速发展，CAN（控制器局域网络）总线作为一种高效、可靠的通信协议，被广泛应用于各种控制系统中。本文将详细解析CAN总线系统的组成，帮助读者全面了解其工作原理和结构。

一、CAN总线的基本概念

CAN总线是一种多主通信网络，允许多个节点在同一总线上进行数据交换。它具有高可靠性、实时性和抗干扰性等特点，适用于各种恶劣环境下的数据传输。

二、CAN总线系统的组成

CAN总线系统主要由以下几个部分组成：

1. CAN控制器

CAN控制器是CAN总线系统的核心部件，负责处理CAN协议，实现数据帧的发送和接收。它通常集成在微控制器（MCU）中，具有以下功能：

发送和接收数据帧

处理总线仲裁

监控总线状态

实现错误检测和恢复

2. CAN收发器

CAN收发器负责将CAN控制器发送的电信号转换为适合总线传输的信号，并将接收到的总线信号转换为电信号。它通常由以下部分组成：

驱动器：将CAN控制器发送的电信号转换为适合总线传输的信号

接收器：将总线信号转换为电信号，供CAN控制器接收

保护电路：保护CAN收发器免受总线上的电压波动和电磁干扰

3. 数据传输线

CAN总线的数据传输线通常采用双绞线，具有以下特点：

抗干扰能力强

传输速率高

成本低

4. CAN总线终端电阻

CAN总线终端电阻用于吸收总线上的反射信号，保证信号传输的稳定性。它通常安装在总线的两端，其阻值一般为120Ω。

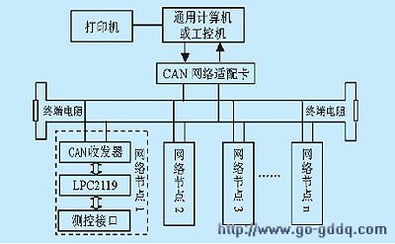

三、CAN总线系统的结构

CAN总线系统可以采用星型、总线型和环型等结构。以下是几种常见的CAN总线结构：

1. 星型结构

星型结构是将所有节点连接到一个中心节点（如交换机）上，中心节点负责转发数据。这种结构具有以下优点：

易于扩展

故障隔离性好

维护方便

2. 总线型结构

总线型结构是将所有节点连接在同一条总线上，数据在总线上依次传输。这种结构具有以下优点：

成本低

传输速率高

易于实现

3. 环型结构

环型结构是将所有节点连接成一个环，数据在环中依次传输。这种结构具有以下优点：

可靠性高

抗干扰能力强

易于实现

CAN总线系统作为一种高效、可靠的通信协议，在工业自动化和汽车电子领域得到了广泛应用。本文详细解析了CAN总线系统的组成和结构，希望对读者有所帮助。
