arm防火防盗系统,系统架构

系统架构

基于ARM架构的防火防盗系统主要由以下几个部分组成：

传感器模块：包括烟雾传感器、温度传感器、人体红外传感器、门窗磁传感器等，用于实时监测家庭环境。

控制器模块：采用ARM处理器作为核心，负责接收传感器数据、处理报警信息、控制执行机构等。

执行机构模块：包括报警器、灯光、门锁等，用于在发生报警时进行相应的操作。

通信模块：实现与外部设备的通信，如手机、网络等，便于用户远程监控和报警。

硬件设计

硬件设计主要包括以下几个方面：

1. 传感器模块

烟雾传感器：选用MQ-2型烟雾传感器，具有灵敏度高、响应速度快等特点。

温度传感器：选用DS18B20型温度传感器，具有精度高、抗干扰能力强等特点。

人体红外传感器：选用HC-SR501型人体红外传感器，具有检测距离远、抗干扰能力强等特点。

门窗磁传感器：选用磁力开关，用于检测门窗是否被打开。

2. 控制器模块

控制器模块采用ARM Cortex-M系列处理器，如STM32F103系列。该处理器具有高性能、低功耗、丰富的片上资源等特点，能够满足防火防盗系统的需求。

3. 执行机构模块

报警器：选用蜂鸣器，用于发出报警声。

灯光：选用LED灯，用于在夜间或紧急情况下提供照明。

门锁：选用电磁锁，用于控制门的开关。

4. 通信模块

通信模块采用GSM模块，实现与手机、网络等设备的通信。用户可以通过短信、电话等方式接收报警信息，并进行远程控制。

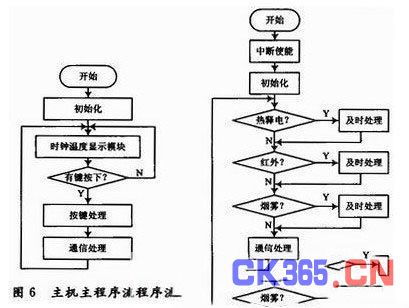

软件设计

软件设计主要包括以下几个方面：

1. 系统初始化

系统初始化包括初始化ARM处理器、传感器、执行机构、通信模块等，确保系统正常运行。

2. 数据采集与处理

系统通过传感器模块实时采集烟雾、温度、人体红外、门窗磁等数据，并进行处理，判断是否发生火灾或盗窃事件。

3. 报警处理

当检测到火灾或盗窃事件时，系统会立即启动报警器，并通过GSM模块向用户发送报警信息。

4. 远程控制

用户可以通过手机短信、电话等方式对系统进行远程控制，如查看实时数据、设置报警阈值、控制执行机构等。

系统测试

系统测试主要包括以下几个方面：

功能测试：测试系统是否能够正常采集数据、处理报警信息、控制执行机构等。

性能测试：测试系统在处理大量数据时的响应速度和稳定性。

可靠性测试：测试系统在长时间运行下的稳定性和抗干扰能力。

结论

基于ARM架构的防火防盗系统具有高性能、低功耗、易扩展等特点，能够有效保障家庭安全。随着智能家居市场的不断发展，ARM架构的防火防盗系统将在未来得到更广泛的应用。

关键词

ARM；防火防盗；智能家居；传感器；控制器；执行机构；通信
