Altium Designer绘制STM32最小系统PCB图教程

随着电子技术的不断发展，STM32系列微控制器因其高性能、低功耗和丰富的片上资源而受到广泛的应用。在开发STM32项目时，最小系统是必不可少的，它包括微控制器、时钟、电源和复位等基本组件。本文将详细介绍如何使用Altium Designer软件绘制STM32最小系统的PCB图。

一、准备工作

在开始绘制PCB图之前，我们需要做好以下准备工作：

安装Altium Designer软件：确保您的计算机已安装Altium Designer软件，并熟悉其基本操作。

下载STM32原理图库：从STM32官方网站或第三方网站下载STM32的原理图库，以便在绘制原理图时使用。

准备PCB设计规则：根据项目需求，设置PCB设计规则，如最小线宽、最小间距、过孔尺寸等。

二、绘制原理图

1. 创建新项目

在Altium Designer中，点击“文件”菜单，选择“新建” > “项目”，创建一个新的项目。

2. 添加原理图库

在项目浏览器中，右键点击“原理图”，选择“添加到项目”，然后选择STM32原理图库文件，将其添加到项目中。

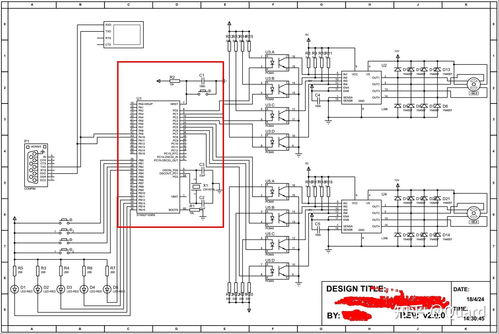

3. 绘制原理图

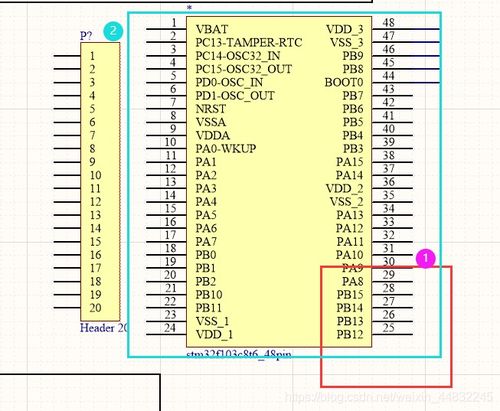

在原理图编辑器中，从原理图库中拖拽STM32微控制器、时钟、电源和复位等组件到原理图上，并按照实际需求连接各个组件。

4. 添加注释和标注

在原理图上添加必要的注释和标注，如组件名称、引脚编号等，以便于后续的PCB绘制和调试。

三、生成PCB图

1. 创建PCB项目

在项目浏览器中，右键点击“PCB”，选择“添加到项目”，创建一个新的PCB项目。

2. 导入原理图

在PCB项目中，右键点击“原理图”，选择“导入原理图”，将之前绘制的原理图导入到PCB项目中。

3. 布局

在PCB编辑器中，根据实际需求对组件进行布局。可以使用Altium Designer提供的自动布局功能，也可以手动调整组件位置。

4. 布线

完成布局后，进行布线。在布线过程中，注意遵循PCB设计规则，确保布线合理、美观。

5. 添加覆铜

在PCB编辑器中，添加覆铜，以增强PCB的抗干扰能力和散热性能。

6. 电气规则检查

完成布线后，进行电气规则检查，确保PCB设计没有错误。

四、生成Gerber文件

完成PCB设计后，需要生成Gerber文件，以便于后续的PCB制作。在Altium Designer中，点击“文件”菜单，选择“生成Gerber文件”，按照提示操作即可。

本文详细介绍了使用Altium Designer绘制STM32最小系统PCB图的过程。通过本文的学习，读者可以掌握STM32最小系统PCB图的绘制方法，为后续的STM32项目开发打下基础。
