CAD系统图自动生成方法详解

随着建筑设计和工程项目的日益复杂，系统图的绘制变得越来越重要。CAD（计算机辅助设计）软件的普及，使得系统图的绘制变得更加高效和精确。本文将详细介绍如何在CAD中自动生成系统图的方法，帮助设计师节省时间和提高工作效率。

选择合适的CAD软件

在开始自动生成系统图之前，首先需要选择一款合适的CAD软件。目前市面上有许多优秀的CAD软件，如AutoCAD、天正CAD、浩辰CAD等。这些软件都具备自动生成系统图的功能，但具体操作和功能可能会有所不同。建议根据个人需求和项目特点选择合适的软件。

打开CAD软件并导入图纸

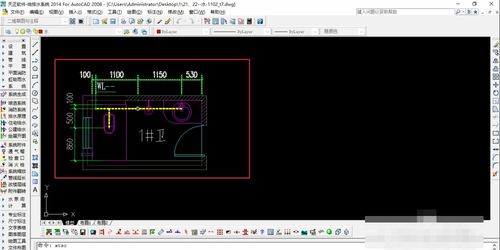

在选择了合适的CAD软件后，首先需要打开软件并导入需要生成系统图的图纸。导入图纸后，确保图纸的尺寸和比例正确，以便生成的系统图能够准确反映实际设计。

选择系统图生成工具

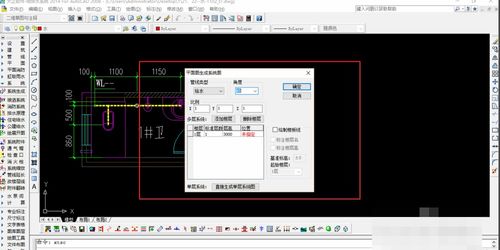

大多数CAD软件都提供了系统图生成工具。以AutoCAD为例，可以在工具栏中找到“系统图”或“系统生成”等选项。点击这些选项，将弹出系统图生成对话框。

设置系统图生成参数

在系统图生成对话框中，需要设置一些关键参数，如管线类型、层高、楼层数等。这些参数将直接影响生成的系统图的质量和准确性。根据实际需求进行设置，并确保所有参数都符合设计要求。

选择生成系统图的区域

在设置好参数后，需要选择生成系统图的区域。通常，这可以通过框选或选择特定区域来完成。确保所选区域包含所有需要生成系统图的元素，如管线、设备等。

生成系统图并调整

完成上述步骤后，点击“生成”或“确定”按钮，CAD软件将自动根据设置生成系统图。生成的系统图可能需要一些调整，如修改尺寸、添加标注、调整布局等。使用CAD软件的编辑工具对系统图进行修改，确保其符合设计要求。

保存和导出系统图

在完成系统图的生成和调整后，需要将其保存和导出。通常，可以将系统图保存为DWG、DXF等格式，以便在其他软件或设备中使用。同时，也可以将系统图导出为图片格式，如JPEG、PNG等，以便进行打印或分享。

通过以上步骤，设计师可以在CAD软件中自动生成系统图，提高设计效率。掌握这些方法，不仅能够节省时间，还能确保系统图的准确性和美观性。在实际操作中，不断积累经验，优化生成系统图的方法，将有助于提升设计水平。
