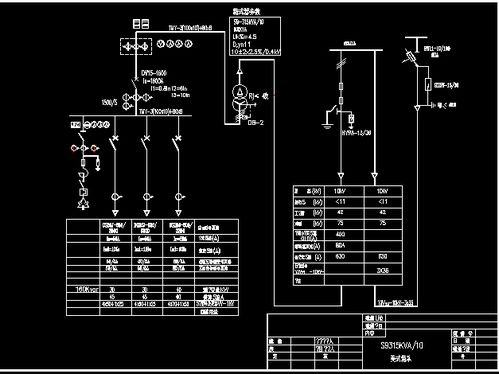

630箱变系统图, 常用电气图纸制图规范

根据您提供的参考信息，以下是对电气图纸制图规范和低压电缆分支箱外形尺寸图及一次系统图的详细说明：

常用电气图纸制图规范

1. 图纸总目录：列出所有图纸的名称和顺序，方便查阅。

2. 技术说明：包括电气系统的设计原则、技术参数、设备选型等。

3. 电气设备平面布置图：展示电气设备的布置位置，包括供电组合、拼柜等。

4. 电气系统图：展示电气系统的连接关系，包括电源、负载、保护装置等。

5. 电气原理图：

- A、电气控制柜（箱）外形尺寸图：展示电气控制柜或箱的外形尺寸，方便安装和布置。

- B、电气原理图：展示电气系统的电路连接关系，包括元件、线路、控制逻辑等。

- C、电气元件布板图：展示电气元件在控制柜或箱中的布置位置。

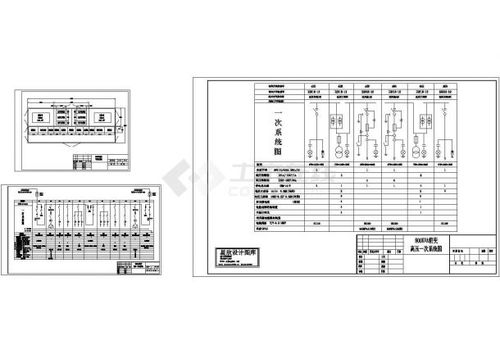

低压电缆分支箱外形尺寸图及一次系统图

1. 图纸描述：这是一张金属外壳低压电缆分支箱的外形尺寸图及一次系统图，材质为304不锈钢。

2. 外形尺寸：宽680mm，深580mm，高1250mm。

3. 进出线：总进及出线均为塑壳断路器，共一进七出，前后安装。

4. 图纸格式：dwg格式，可编辑含参数。

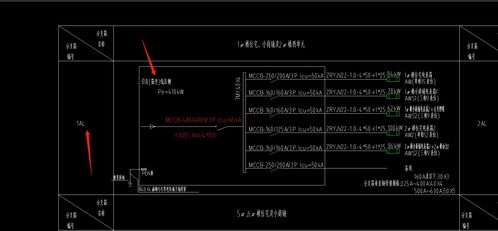

用户箱系统图识图

1. 系统图分析：从系统图中可以得出以下信息：

- 安装方式（暗装或明装）

- 预埋管子大小

- 二次预埋开槽配电箱的尺寸

- 线的型号（铜单芯线或铜多芯线）

- 放线时线的规格大小（如4平方、2.5平方）

- 放线时线的根数

- 配电箱内漏电保护器或空气开关的额定电流

这些信息对于电气设计和施工非常重要，有助于确保电气系统的安全、可靠和高效运行。
