BA系统构成概述

BA系统，即楼宇设备自控系统（Building Automation System），是一种综合性的楼宇自动化控制系统。它通过集中管理和分散控制的方式，实现对建筑物内各种设备的监控和管理，从而提高能源利用效率，降低运营成本，并为用户提供舒适、安全的居住和工作环境。

BA系统是以一台或多台微机为中心，通过符合工业标准的网络，连接分布于监控现场的区域智能分站（DDC），通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。

BA系统的构成要素主要包括以下几个方面：

1. 中心控制单元

中心控制单元是BA系统的核心，通常由一台或多台高性能计算机组成，负责整个系统的运行管理和数据处理。

2. 区域智能分站（DDC）

区域智能分站是BA系统中的关键设备，负责对现场设备进行实时监控、数据采集和执行控制指令。DDC通常采用模块化设计，可根据实际需求进行灵活配置。

3. 末端设备

末端设备包括各种传感器、执行器和控制器，用于采集现场数据、执行控制指令和实现设备间的联动。常见的末端设备有温度传感器、湿度传感器、灯光控制器、电动阀门等。

4. 网络通信系统

网络通信系统是BA系统的重要组成部分，负责将中心控制单元、区域智能分站和末端设备连接起来，实现数据传输和指令下达。常见的网络通信协议有BACnet、Modbus、LONWORKS等。

5. 人机交互界面

人机交互界面是BA系统与用户之间的桥梁，用于显示系统运行状态、设备参数和报警信息，并提供操作控制和参数设置功能。常见的人机交互界面有触摸屏、计算机软件等。

BA系统通常包含以下功能模块：

1. 变配电系统监控

对建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等进行监视、测量和控制，确保电力供应的稳定和安全。

2. 给排水系统监控

对给排水系统的给排水设备、饮水设备及污水处理设备等进行运行、工况的监视、测量与控制，确保给排水系统的正常运行。

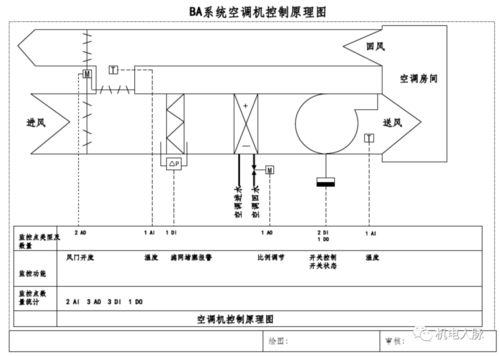

3. 空调系统监控

对空调系统的次热源设备、空调设备、通风设备及环境监测设备等进行运行工况的监视、测量与控制，为用户提供舒适的环境。

4. 热力系统监控

对热力系统的热源设备等运行工况的监视，确保热力系统的稳定运行。

5. 电梯系统监控

对电梯、自动扶梯设备运行工况的监视，确保电梯系统的安全运行。

BA系统具有以下优势：

1. 提高能源利用效率

通过实时监控和优化设备运行状态，BA系统可以有效降低能源消耗，提高能源利用效率。

2. 降低运营成本

BA系统可以实现对设备的远程监控和维护，减少人工巡检和维护成本。

3. 提高安全性

BA系统可以对建筑物内的各种设备进行实时监控，及时发现并处理安全隐患，提高建筑物的安全性。

4. 提升用户体验

BA系统可以为用户提供舒适、安全的居住和工作环境，提升用户体验。
