51的中断系统

深入解析51单片机中断系统：原理、结构与应用

51单片机作为一款经典的微控制器，其中断系统是其核心功能之一。本文将详细解析51单片机中断系统的原理、结构以及在实际应用中的重要性。

一、中断系统的概念

中断系统是计算机或单片机的重要组成部分，它允许CPU在执行当前任务时，能够迅速响应外部事件或内部事件，从而提高系统的实时性和效率。在51单片机中，中断系统通过中断源、中断请求、中断响应和中断服务程序等环节实现。

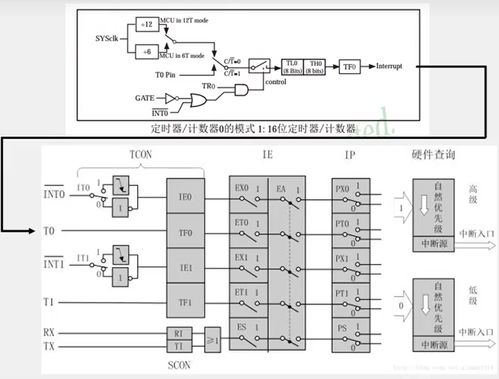

二、51单片机中断系统的结构

51单片机的中断系统具有以下结构特点：

5个中断源：包括2个外部中断源、2个定时器中断源和1个串行中断源。

两级中断优先级：51单片机支持两级中断优先级，允许中断嵌套。

中断向量表：中断向量表用于存储中断服务程序的入口地址，当中断发生时，CPU会根据中断向量表找到对应的中断服务程序。

特殊功能寄存器：51单片机通过特殊功能寄存器来控制中断系统的各种功能，如中断允许、中断优先级设置等。

三、中断处理过程

当51单片机接收到中断请求时，会按照以下步骤进行处理：

完成当前执行的指令。

将程序计数器（PC）的值压入堆栈，以保护现场。

关闭中断，防止其他中断发生。

根据中断向量表找到对应的中断服务程序入口地址，并将该地址加载到PC中。

执行中断服务程序，处理中断请求。

中断服务程序执行完毕后，恢复现场，继续执行被中断的程序。

四、中断系统应用举例

以下是一个使用51单片机中断系统实现外部中断的简单例子：

// 初始化外部中断0

void ExternalInterrupt0_Init() {

IT0 = 1; // 设置外部中断0为下降沿触发

EX0 = 1; // 允许外部中断0

EA = 1; // 允许全局中断

// 外部中断0服务程序

void ExternalInterrupt0_Serve() interrupt 0 {

// 处理外部中断0相关任务

// ...

51单片机的中断系统是提高系统实时性和效率的重要手段。通过本文的解析，读者可以了解到51单片机中断系统的原理、结构以及在实际应用中的重要性。在实际开发过程中，合理利用中断系统可以大大提高程序的执行效率和系统的稳定性。
