8051最小系统：构建单片机入门的基础

在单片机领域，8051单片机因其简单易用、成本低廉而广受欢迎。对于初学者来说，了解并构建一个8051最小系统是学习单片机编程和电路设计的第一步。本文将详细介绍8051最小系统的组成部分、工作原理以及构建方法。

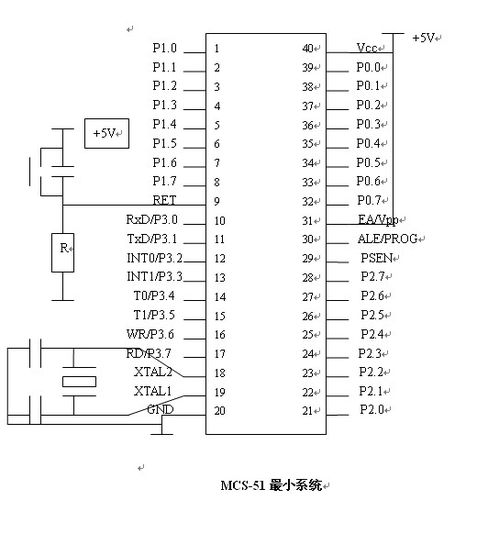

一、8051最小系统的组成

8051最小系统主要由以下几个部分组成：

1. 8051单片机：这是整个系统的核心，负责执行程序和控制外部设备。

2. 晶振电路：为单片机提供稳定的时钟信号，保证单片机正常工作。

3. 复位电路：用于初始化单片机，使其从特定的状态开始执行程序。

4. 电源：为单片机提供稳定的电源电压，保证其正常工作。

5. IO口：用于与外部设备进行数据交换，如按键、LED灯等。

二、晶振电路

晶振电路是8051最小系统的重要组成部分，它由晶振、电容和电阻组成。晶振是一种具有特定频率的振荡器，可以产生稳定的时钟信号。电容和电阻用于调整晶振的振荡频率。

晶振的频率通常为12MHz，这是因为8051单片机的时钟频率为12分频。也就是说，单片机内部的时钟频率为1MHz。晶振的频率越高，单片机的运行速度越快。

三、复位电路

复位电路用于初始化单片机，使其从特定的状态开始执行程序。复位电路通常由上拉电阻、按键和电容组成。

当按键按下时，上拉电阻将电容短路，电容放电，使单片机的复位引脚（RST）变为低电平，从而实现复位。当按键释放后，电容充电，复位引脚恢复高电平，单片机开始执行程序。

四、电源

电源为单片机提供稳定的电源电压，保证其正常工作。通常，8051单片机的工作电压为5V。为了确保电源的稳定性，可以使用稳压电路。

稳压电路可以将输入电压转换为稳定的输出电压。例如，可以使用LM7805稳压器将12V输入电压转换为5V输出电压。

五、IO口

IO口用于与外部设备进行数据交换。例如，可以使用按键读取用户输入，使用LED灯显示输出结果。

为了确保IO口在未接外部设备时不会产生不确定的电平，通常会在IO口上连接上拉电阻。当IO口输出高电平时，上拉电阻将IO口拉高；当IO口输出低电平时，上拉电阻将IO口拉低。

8051最小系统是单片机入门的基础，通过了解和构建最小系统，可以加深对单片机原理和电路设计的理解。在后续的学习过程中，可以在此基础上扩展功能，实现更复杂的控制应用。

总之，8051最小系统由晶振电路、复位电路、电源和IO口等部分组成。通过学习这些组成部分的工作原理和构建方法，可以为后续的单片机编程和电路设计打下坚实的基础。
