深入解析CCD自动对位系统的原理与应用

随着工业自动化程度的不断提高，CCD自动对位系统在各个领域的应用越来越广泛。本文将深入解析CCD自动对位系统的原理、构成、应用领域以及优势，帮助读者全面了解这一先进技术。

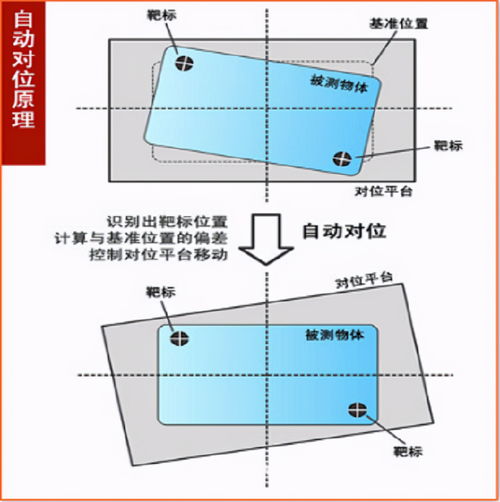

一、CCD自动对位系统的原理

CCD自动对位系统是一种基于图像处理技术的自动定位系统，主要由CCD相机、工业镜头、光源、图像处理机、对位平台等组成。

1. CCD相机：通过专用CCD相机对产品上的特征位置进行拍照取像，获取产品的图像信息。

2. 工业镜头：用于调整相机与被测物体之间的距离，确保图像清晰。

3. 光源：提供充足的光线，保证图像质量。

4. 图像处理机：对采集到的图像数据进行处理，包括图像增强、边缘检测、特征提取等。

5. 对位平台：根据处理后的图像信息，自动控制移动平台反向移动相应的移动量，纠正被测物体的位置。

6. 基准位置：预先设定的基准位置，用于与实际位置进行对比，计算偏移值。

二、CCD自动对位系统的构成

CCD自动对位系统主要由以下几部分构成：

1. 传感器：包括CCD相机、工业镜头、光源等。

2. 图像处理单元：包括图像采集卡、图像处理软件等。

3. 控制单元：包括PLC、运动控制器等。

4. 执行单元：包括对位平台、驱动器等。

5. 通信单元：包括以太网、串口等，用于与其他设备进行通信。

三、CCD自动对位系统的应用领域

CCD自动对位系统在各个领域都有广泛的应用，以下列举几个主要应用领域：

1. 电子制造业：如手机屏幕、液晶显示屏、PCB板等产品的生产。

2. 汽车制造业：如汽车零部件的装配、焊接等。

3. 食品制造业：如食品包装、分拣等。

4. 医药制造业：如药品包装、检测等。

5. 包装印刷业：如印刷、贴标等。

四、CCD自动对位系统的优势

1. 高精度：CCD自动对位系统采用亚像素级的边缘识别技术，可实现高精度定位。

2. 快速响应：系统响应速度快，可满足实时对位需求。

3. 灵活性：系统可适应不同场景和设备，具有较好的通用性。

4. 稳定性：系统采用先进的图像处理算法，具有较好的稳定性。

5. 易于集成：系统可方便地集成到各种自动化设备中。

CCD自动对位系统作为一种先进的定位技术，在各个领域都发挥着重要作用。随着技术的不断发展，CCD自动对位系统将具有更广泛的应用前景。
