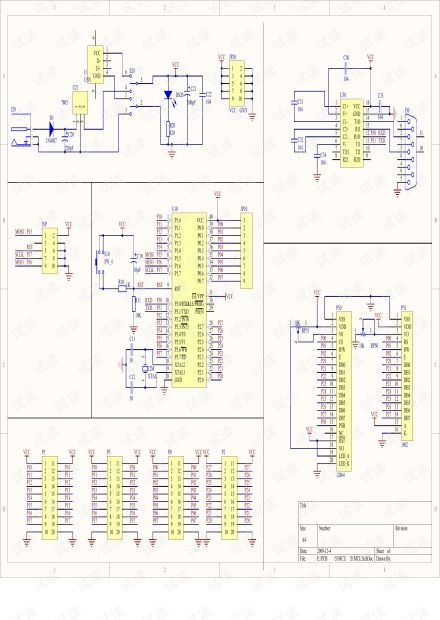

深入解析51单片机最小系统

在嵌入式系统开发领域，51单片机因其成本低、性能稳定、易于开发等特点，被广泛应用于各种小型控制器和嵌入式项目中。而51单片机最小系统作为其基础，是理解和应用51单片机的前提。本文将深入解析51单片机最小系统的组成、工作原理以及在实际应用中的注意事项。

一、51单片机最小系统的组成

51单片机最小系统主要由以下几个部分组成：

单片机：作为系统的核心，负责处理各种指令和数据。

晶振电路：为单片机提供稳定的时钟信号。

复位电路：保证单片机在启动时能够正确复位。

电源电路：为单片机提供稳定的电源电压。

下载电路：用于将程序烧录到单片机中。

二、晶振电路

晶振电路是51单片机最小系统中的关键部分，它为单片机提供稳定的时钟信号。晶振电路主要由晶振和电容组成。

晶振：晶振是一种能够产生稳定频率的电子元件，其频率通常为11.0592MHz。

电容：电容用于消除晶振起振时产生的干扰，通常选用无极性电容，电容值在10-33PF范围内。

三、复位电路

复位电路用于保证单片机在启动时能够正确复位，从而保证系统稳定运行。复位电路主要有以下两种形式：

手动复位：通过按下复位按钮，使单片机复位。

上电复位：单片机上电时，由于电容两端电压不能突变，导致RST引脚为高电平，从而实现复位。

四、电源电路

电源电路为单片机提供稳定的电源电压，通常采用AMS1117等稳压芯片。电源电路的设计需要考虑以下因素：

电源电压：根据单片机的需求选择合适的电源电压。

电流：根据单片机的功耗选择合适的电流。

滤波：采用滤波电路，消除电源噪声。

五、下载电路

下载电路用于将程序烧录到单片机中。常见的下载电路有串口下载、USB下载等。以下以串口下载为例，介绍下载电路的组成：

串口模块：用于实现单片机与计算机之间的串口通信。

烧录软件：用于将程序烧录到单片机中。

六、注意事项

在实际应用中，设计51单片机最小系统时需要注意以下事项：

电路布局：合理布局电路，减小信号干扰。

元件选择：选择合适的元件，保证系统稳定运行。

电源设计：电源设计要满足单片机的功耗要求。

程序烧录：确保程序烧录正确，避免系统故障。

51单片机最小系统是嵌入式系统开发的基础，了解其组成、工作原理以及注意事项对于学习和应用51单片机具有重要意义。通过本文的解析，相信读者对51单片机最小系统有了更深入的了解。
