深入解析DCS控制系统图：架构、组成与功能

随着工业自动化程度的不断提高，DCS（分散控制系统）在工业生产中的应用越来越广泛。DCS控制系统图作为了解和设计DCS系统的关键文档，对于工程师和操作人员来说至关重要。本文将深入解析DCS控制系统图，包括其架构、组成以及功能。

一、DCS控制系统概述

DCS，即分散控制系统（Distributed Control System），是一种基于微处理器的分散型计算机控制系统。它将控制功能分散到多个控制站，通过通信网络实现集中监控和操作。DCS系统具有可靠性高、易于扩展、易于维护等优点，广泛应用于石油、化工、电力、冶金等行业。

二、DCS控制系统图架构

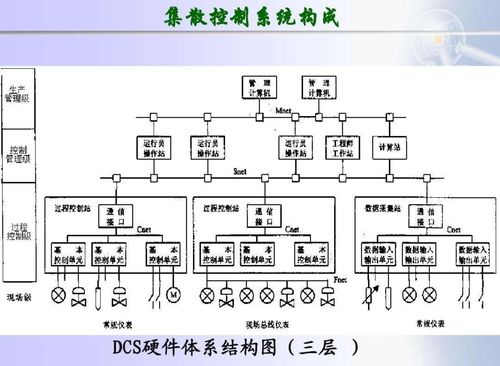

DCS控制系统图主要展示系统的网络架构、硬件设备、软件模块以及各个部分之间的连接关系。以下是DCS控制系统图的基本架构：

1. 网络架构

DCS系统采用总线结构，主要包括以下几种总线：

现场总线：连接现场传感器、执行器和控制站。

控制总线：连接各个控制站，实现数据交换和通信。

管理总线：连接工程师站、操作员站等管理设备，实现系统管理和监控。

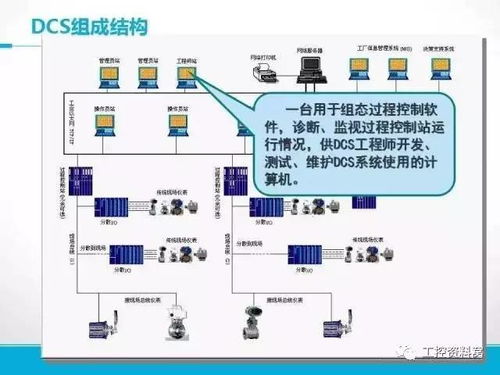

2. 硬件设备

DCS系统硬件设备主要包括以下几种：

现场控制站：负责现场数据的采集、处理和控制。

操作员站：负责监控、操作和报警处理。

工程师站：负责系统配置、组态和维护。

通信设备：实现各个设备之间的数据传输。

3. 软件模块

DCS系统软件模块主要包括以下几种：

监控模块：实时显示现场数据、报警信息等。

控制模块：实现现场设备的控制功能。

组态模块：进行系统配置、组态和维护。

历史数据库：存储历史数据，用于查询和分析。

三、DCS控制系统图功能

DCS控制系统图具有以下功能：

1. 监控功能

DCS系统可以实时监控现场设备的状态、参数和报警信息，为操作人员提供直观的监控界面。

2. 控制功能

DCS系统可以对现场设备进行精确控制，实现生产过程的自动化和优化。

3. 组态功能

DCS系统允许工程师根据实际需求进行系统配置和组态，提高系统的灵活性和可扩展性。

4. 维护功能

DCS系统提供完善的维护功能，包括故障诊断、系统备份、数据恢复等，确保系统稳定运行。

DCS控制系统图是了解和设计DCS系统的关键文档，它展示了系统的架构、组成和功能。通过深入解析DCS控制系统图，我们可以更好地掌握DCS系统的运行原理和应用方法，为工业生产提供有力保障。
