CMOS图像传感器系统设计：技术原理与实现策略

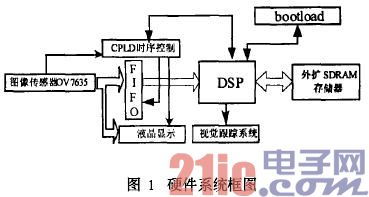

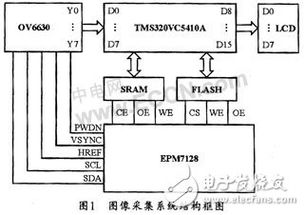

一、CMOS图像传感器系统概述

CMOS图像传感器系统主要由图像传感器芯片、信号处理电路、接口电路和外部设备组成。其中，图像传感器芯片是系统的核心，负责将光信号转换为电信号；信号处理电路对电信号进行放大、滤波、A/D转换等处理；接口电路负责将处理后的数字信号传输到外部设备；外部设备则用于显示、存储或进一步处理图像数据。

二、CMOS图像传感器设计原理

CMOS图像传感器的设计原理主要包括以下几个方面：

1. 光电转换原理

光电转换原理是CMOS图像传感器将光信号转换为电信号的基础。当光线照射到图像传感器芯片上的像素时，像素中的光电二极管会产生电流，电流的大小与入射光强度成正比。

2. 像素阵列结构

像素阵列是CMOS图像传感器的核心部分，由多个像素单元组成。每个像素单元包括光电二极管、放大器、采样保持电路等。像素单元的排列方式、尺寸和间距等因素都会影响图像传感器的性能。

3. 信号处理电路设计

信号处理电路负责对像素单元输出的电信号进行放大、滤波、A/D转换等处理。设计时需要考虑放大器的线性度、噪声抑制能力、功耗等因素。

三、CMOS图像传感器关键技术

CMOS图像传感器的设计涉及多项关键技术，以下列举几个重要方面：

1. 像素尺寸优化

像素尺寸是影响图像传感器性能的关键因素之一。通过优化像素尺寸，可以提高图像传感器的分辨率、信噪比等性能。

2. 噪声抑制技术

噪声是影响图像质量的重要因素。采用低噪声放大器、数字滤波等技术可以有效抑制噪声，提高图像质量。

3. 动态范围扩展技术

动态范围是指图像传感器能够感知的光照强度范围。通过采用高动态范围技术，可以扩大图像传感器的动态范围，提高其在复杂光照条件下的适应性。

四、CMOS图像传感器实现策略

CMOS图像传感器系统的实现策略主要包括以下几个方面：

1. 芯片设计

芯片设计是CMOS图像传感器系统实现的基础。通过采用先进的半导体工艺，可以实现高集成度、低功耗的芯片设计。

2. 电路设计

电路设计是CMOS图像传感器系统性能的关键。通过优化电路设计，可以提高系统的稳定性、可靠性和性能。

3. 系统集成

系统集成是将各个模块组合成一个完整的系统。在系统集成过程中，需要考虑各个模块之间的兼容性、接口匹配等问题。
