DCS系统配置图：全面解析与布局

随着工业自动化技术的不断发展，分布式控制系统（Distributed Control System，简称DCS）已成为现代工业生产中不可或缺的核心技术。本文将详细介绍DCS系统的配置图，包括其组成部分、工作原理以及在实际应用中的布局。

一、DCS系统概述

DCS系统是一种基于微处理器的分散型控制系统，它将控制功能分散到多个控制单元中，通过通信网络实现集中监控和操作。DCS系统具有可靠性高、灵活性大、易于扩展等优点，广泛应用于石油、化工、电力、冶金等行业。

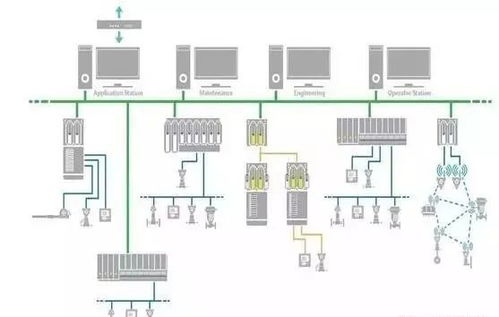

二、DCS系统配置图组成

DCS系统配置图主要包括以下几部分：

工程师站

操作员站

现场控制站

系统网络

输入/输出模块

传感器和执行器

三、工程师站

工程师站是DCS系统的核心部分，主要负责以下功能：

离线配置和组态：工程师站提供组态工具软件，用于离线配置DCS系统，包括控制策略、报警设置、画面设计等。

在线监控：工程师站可以实时监视DCS网络上各个节点的运行情况，便于系统维护和故障诊断。

系统维护：工程师站提供系统维护功能，如备份、恢复、升级等。

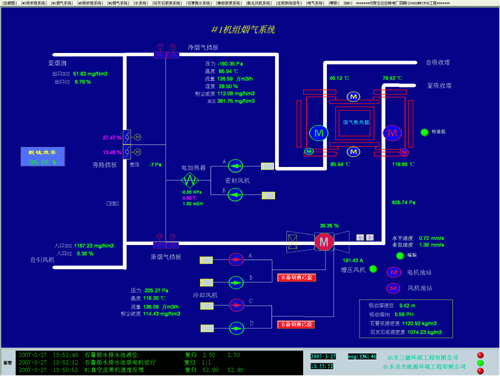

四、操作员站

操作员站是DCS系统的用户界面，主要负责以下功能：

实时监控：操作员站可以实时显示生产过程的各种参数，如温度、压力、流量等。

操作控制：操作员站提供操作控制功能，如启停设备、调整参数等。

报警处理：操作员站可以接收和处理各种报警信息，确保生产安全。

五、现场控制站

现场控制站是DCS系统的执行单元，主要负责以下功能：

数据采集：现场控制站负责采集现场的各种传感器信号，如温度、压力、流量等。

控制执行：现场控制站根据控制策略对执行器进行控制，如调节阀门、启停电机等。

通信：现场控制站通过通信网络与工程师站和操作员站进行数据交换。

六、系统网络

系统网络是DCS系统的通信基础，主要负责以下功能：

数据传输：系统网络负责将现场控制站采集的数据传输到工程师站和操作员站。

控制指令传输：系统网络负责将操作员站发出的控制指令传输到现场控制站。

故障诊断：系统网络可以检测网络故障，并及时通知相关人员。

七、输入/输出模块

输入/输出模块是DCS系统的接口单元，主要负责以下功能：

模拟量输入：输入模块负责将现场传感器的模拟信号转换为数字信号。

模拟量输出：输出模块负责将控制策略计算出的数字信号转换为模拟信号，驱动执行器。

数字量输入/输出：数字量输入/输出模块负责处理开关量信号，如设备启停、报警信号等。

八、传感器和执行器

传感器和执行器是DCS系统的感知和执行单元，主要负责以下功能：

传感器：传感器负责采集现场的各种物理量，如温度、压力、流量等。

执行器：执行器负责根据控制策略对生产过程进行调节，如调节阀门、启停电机等。

DCS系统配置图是
