dcs控制系统的组成,DCS控制系统的组成解析

DCS控制系统的组成解析

随着工业自动化技术的不断发展，分散控制系统（Distributed Control System，简称DCS）已成为现代工业生产中不可或缺的核心技术。本文将详细解析DCS控制系统的组成，帮助读者全面了解这一先进控制系统的架构与功能。

一、DCS控制系统的概述

DCS控制系统是一种基于计算机技术的分布式控制系统，它将控制功能分散到各个控制单元，同时通过高速数据通路实现集中监控和管理。DCS系统具有可靠性高、易于扩展、操作简便等优点，广泛应用于石油、化工、电力、冶金等行业。

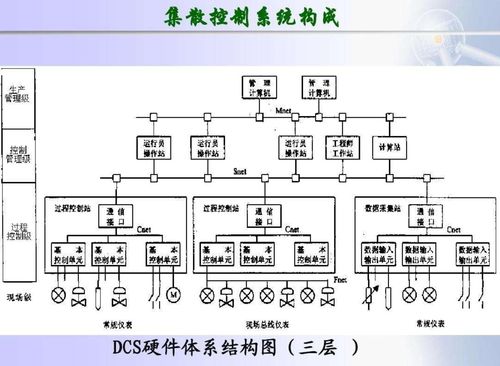

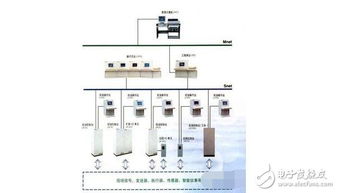

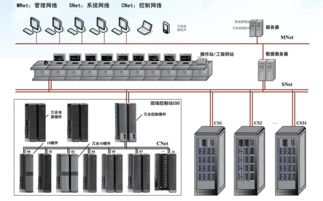

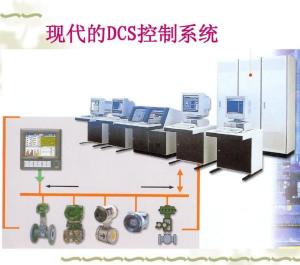

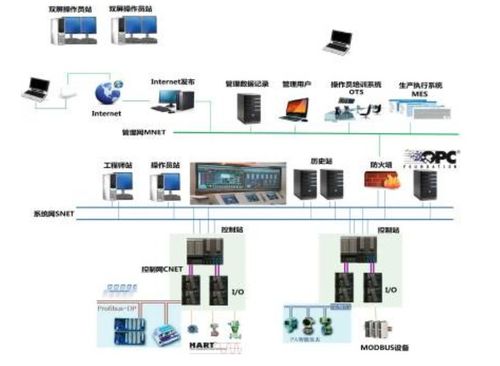

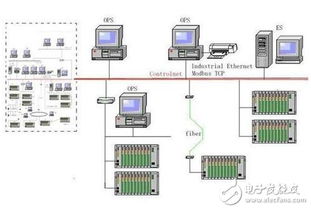

二、DCS控制系统的组成结构

DCS控制系统主要由以下几部分组成：

1. 过程输入/输出接口单元

过程输入/输出接口单元是DCS系统的核心部分，主要负责采集现场各种类型的信号，如温度、压力、流量等，并将这些信号转换为数字信号，供控制单元进行处理。同时，它还能将控制单元输出的控制信号转换为现场设备可接受的信号，实现对现场设备的控制。

2. 过程控制单元

过程控制单元是DCS系统的核心处理部分，主要负责对采集到的信号进行处理、分析和计算，实现对现场设备的控制。过程控制单元通常采用高性能的微处理器，具有强大的数据处理能力。

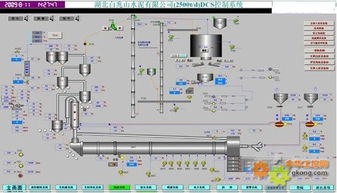

3. CRT操作站

CRT操作站是DCS系统的用户界面，主要负责显示现场设备的运行状态、历史数据、报警信息等，并提供操作员对现场设备的监控和控制。CRT操作站通常采用高分辨率的彩色显示器，操作界面友好，易于操作。

4. 高速数据通路

高速数据通路是DCS系统的重要组成部分，主要负责连接各个控制单元，实现数据的高速传输。高速数据通路通常采用以太网、光纤等高速传输技术，确保数据传输的实时性和可靠性。

三、DCS控制系统的特点

DCS控制系统具有以下特点：

1. 分散控制

DCS系统将控制功能分散到各个控制单元，提高了系统的可靠性和稳定性。当某个控制单元出现故障时，其他控制单元仍能正常工作，确保生产过程的连续性。

2. 集中监控

DCS系统通过高速数据通路实现集中监控，操作员可以实时了解现场设备的运行状态，及时发现并处理异常情况，提高生产效率。

3. 易于扩展

DCS系统采用模块化设计，易于扩展。当生产规模扩大或工艺需求发生变化时，只需增加相应的控制单元和模块，即可满足新的需求。

4. 操作简便

DCS系统采用友好的操作界面，操作员可以轻松地进行监控和控制。此外，DCS系统还提供丰富的功能，如历史数据查询、报警管理、趋势分析等，满足不同用户的需求。

DCS控制系统作为一种先进的工业控制系统，具有分散控制、集中监控、易于扩展、操作简便等特点，广泛应用于各个行业。了解DCS控制系统的组成和特点，有助于我们更好地应用这一技术，提高生产效率和产品质量。
