52单片机最小系统,构建基础与原理

深入解析52单片机最小系统：构建基础与原理

在嵌入式系统设计中，52单片机因其稳定性、易用性和成本效益而广受欢迎。而构建一个52单片机最小系统是学习和应用单片机技术的第一步。本文将详细介绍52单片机最小系统的组成、原理以及构建过程。

什么是52单片机最小系统？

52单片机最小系统，顾名思义，是指能够使52单片机正常工作的最小电路配置。它通常包括单片机芯片、晶振电路、复位电路和电源电路等基本元件。通过这些基本元件的配合，单片机可以完成基本的运行和操作。

52单片机最小系统的组成

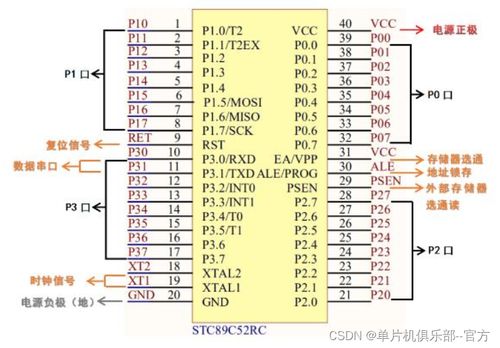

1. 单片机芯片：这是最小系统的核心，负责处理数据和执行指令。常见的52单片机芯片有AT89C52、STC89C52等。

2. 晶振电路：晶振电路为单片机提供稳定的时钟信号，确保单片机能够按照正确的频率运行。常用的晶振频率有11.0592MHz和12MHz。

3. 复位电路：复位电路用于在单片机启动时将CPU和其他功能部件置于初始状态，确保系统稳定运行。

4. 电源电路：电源电路为单片机提供稳定的电源电压，通常为5V。

晶振电路的工作原理

晶振电路主要由晶振、电容和电阻组成。晶振是一种具有压电效应的晶体，当施加电压时，晶体会产生振动，从而产生稳定的振荡信号。电容和电阻用于调整晶振的振荡频率，使其满足单片机的需求。

晶振电路的工作原理如下：

晶振产生振动，产生交流信号。

电容和电阻对交流信号进行滤波，得到稳定的直流信号。

直流信号经过放大器放大，为单片机提供时钟信号。

复位电路的工作原理

复位电路主要由电容、电阻和复位按钮组成。当系统上电时，电容充电，RST引脚出现高电平，使单片机复位。当电容放电完毕后，RST引脚恢复低电平，单片机开始正常运行。

复位电路的工作原理如下：

系统上电，电容充电，RST引脚出现高电平。

单片机复位，CPU和其他功能部件置于初始状态。

电容放电完毕，RST引脚恢复低电平，单片机开始正常运行。

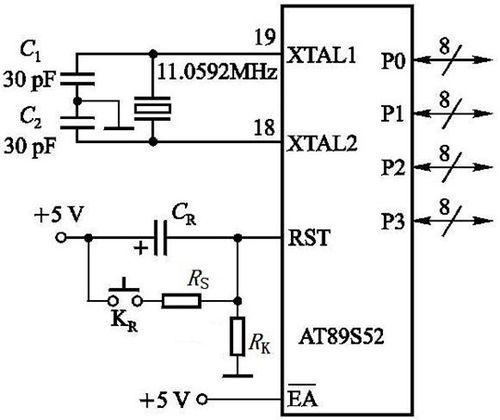

构建52单片机最小系统

构建52单片机最小系统需要以下步骤：

准备所需元件：单片机芯片、晶振、电容、电阻、复位按钮、电源等。

按照电路图连接元件：将单片机芯片、晶振、电容、电阻、复位按钮和电源等元件按照电路图连接起来。

检查电路连接：确保电路连接正确无误，没有短路或断路现象。

上电测试：接通电源，观察单片机是否正常工作。

52单片机最小系统是学习和应用单片机技术的基础。通过了解最小系统的组成、原理和构建过程，可以更好地掌握单片机技术。在后续的学习和实践中，可以在此基础上进行扩展，实现更多功能。
