cad系统变量在哪,隐藏在绘图背后的秘密

时间:2024-11-15 来源:网络 人气:

CAD系统变量:隐藏在绘图背后的秘密

在AutoCAD等CAD软件中,系统变量是影响软件运行环境和操作方式的关键参数。这些变量虽然不像绘图命令那样直观,但它们在提高绘图效率和准确性方面起着至关重要的作用。本文将带您深入了解CAD系统变量的位置及其作用。

系统变量的查找途径

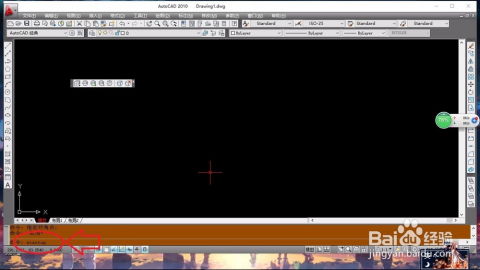

通过命令行输入:在命令行中输入“system”命令,即可查看所有系统变量及其当前值。

通过系统变量浏览器:在AutoCAD中,可以通过“工具”菜单下的“系统变量”选项打开系统变量浏览器,这里可以查看和修改所有系统变量。

通过帮助文档:在AutoCAD的帮助文档中,可以找到每个系统变量的详细说明,包括其作用、默认值和可接受的值范围。

系统变量的分类与作用

系统变量可以分为以下几类,每类变量都有其特定的作用:

绘图环境变量:这类变量影响绘图环境,如视图、坐标系统等。例如,ANGBASE用于设置基准角,ANGDIR用于设置正角度的方向。

绘图工具变量:这类变量影响绘图工具,如捕捉、追踪等。例如,APBOX用于控制AutoSnap靶框的显示,APERTURE用于设置靶框的显示尺寸。

标注变量:这类变量影响标注样式和标注结果。例如,DIMARCSYM用于控制弧长标注中圆弧符号的显示,DIMLTEX1用于设置第一条尺寸界线的线型。

三维绘图变量:这类变量影响三维绘图效果,如阴影、材质等。例如,CSHADOW用于设置三维对象的阴影显示特性,CMATERIAL用于设置新对象的材质。

系统变量的设置方法

要设置系统变量,可以通过以下几种方法:

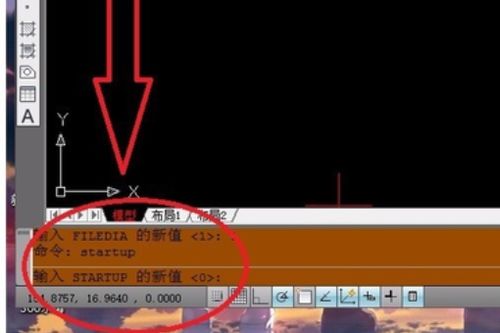

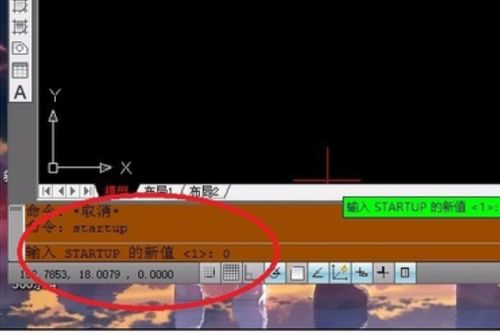

命令行输入:在命令行中输入系统变量名和相应的值,即可设置该变量。例如,输入“ANGBASE 0”将基准角设置为0度。

系统变量浏览器:在系统变量浏览器中,找到要设置的变量,然后修改其值。

图形界面:有些系统变量可以通过图形界面进行设置,如AutoSnap靶框的显示可以通过“选项”对话框中的“草图”选项卡进行设置。

系统变量的注意事项

在使用系统变量时,需要注意以下几点:

谨慎修改:系统变量对软件的运行环境和操作方式有较大影响,修改前请确保了解其作用。

恢复默认值:如果修改后的系统变量导致软件运行异常,可以尝试将其恢复到默认值。

备份设置:在修改系统变量之前,建议备份当前的设置,以便在出现问题时恢复。

CAD系统变量是隐藏在绘图背后的秘密,掌握它们可以帮助我们更好地利用CAD软件进行绘图。通过本文的介绍,相信您已经对系统变量的位置、分类、作用和设置方法有了更深入的了解。在今后的绘图过程中,不妨尝试使用系统变量来提高您的绘图效率和质量。
