ESD系统设计：关键要素与实施策略

静电放电（ESD）是电子设备设计和制造过程中常见的挑战。ESD系统设计对于保护敏感电子元件免受静电损害至关重要。本文将探讨ESD系统设计的关键要素和实施策略，以确保电子产品的稳定性和可靠性。

一、了解ESD的基本原理

静电放电（ESD）是指电荷从一个物体转移到另一个物体的过程。在电子设备中，ESD可能导致元件损坏、性能下降甚至系统失效。了解ESD的基本原理是进行有效系统设计的基础。

二、识别ESD敏感元件

在ESD系统设计中，识别哪些元件对静电敏感至关重要。这些元件通常包括微处理器、存储器、模拟和数字集成电路等。通过识别这些敏感元件，可以针对性地进行保护设计。

三、设计ESD防护措施

1. 接地设计

接地是ESD系统设计中的关键环节。通过将设备、元件和操作人员接地，可以有效地将静电释放到地面，从而降低静电积累的风险。

2. 静电敏感度（ESD）包装

在运输和存储过程中，使用ESD敏感度包装可以保护元件免受静电损害。这些包装通常采用防静电材料制成，以防止静电电荷的积累和转移。

3. 静电防护设备（ESDS）

在操作和维修电子设备时，使用ESDS（如防静电工作台、防静电手套和防静电鞋）可以降低操作人员对敏感元件的静电影响。

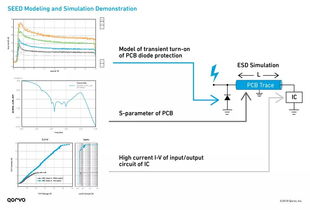

4. 静电防护电路

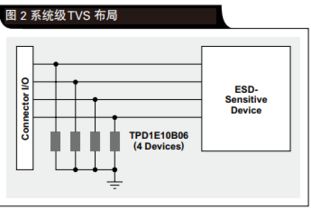

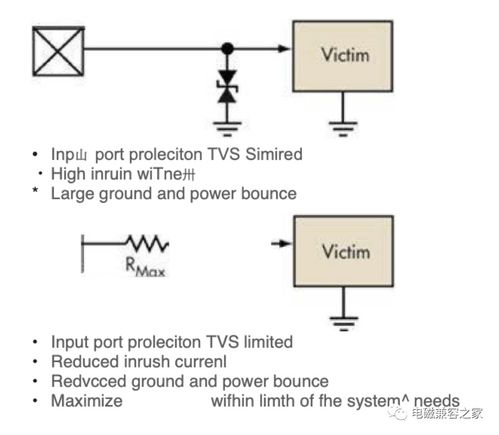

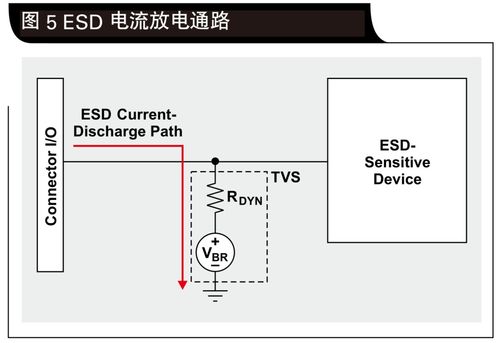

在电路设计中，可以采用专门的ESD防护电路来保护敏感元件。这些电路通常包括瞬态电压抑制器（TVS）、二极管和电阻等元件，以限制ESD事件引起的电压峰值。

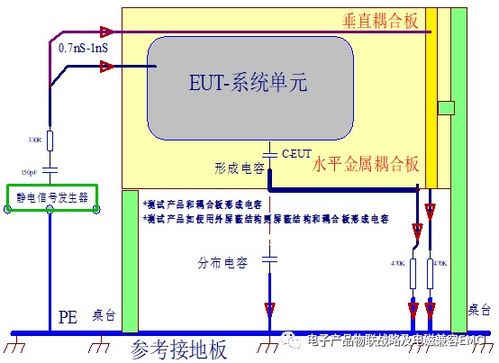

四、实施ESD系统测试

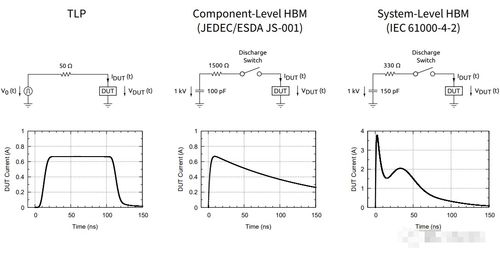

1. 人体模型（HBM）测试

HBM测试用于评估设备对用户操作引起的ESD事件的抵抗力。通过模拟人体放电，测试设备在受到ESD冲击时的表现。

2. 机器模型（MM）测试

MM测试用于评估设备对自动操作引起的ESD事件的抵抗力。通过模拟机器放电，测试设备在受到ESD冲击时的表现。

3. 带电器件模型（CDM）测试

CDM测试用于评估设备对产品充电/放电引起的ESD事件的抵抗力。通过模拟带电器件放电，测试设备在受到ESD冲击时的表现。

ESD系统设计是确保电子产品稳定性和可靠性的关键环节。通过了解ESD的基本原理、识别敏感元件、设计防护措施、实施系统测试，可以有效地降低ESD对电子设备的影响。在设计和制造过程中，始终关注ESD问题，将有助于提高产品的质量和用户体验。
