深入解析51最小系统：基础与构建

51最小系统是学习单片机编程和应用的基石，它由最基本的外设和单片机核心组成，能够实现基本的功能。本文将详细介绍51最小系统的构成、工作原理以及构建方法。

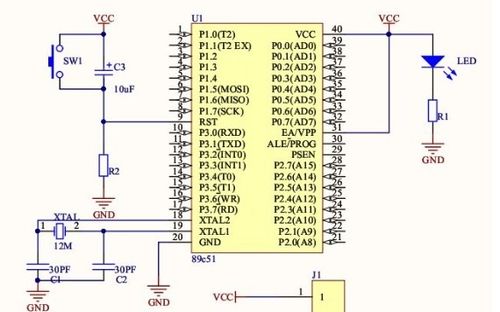

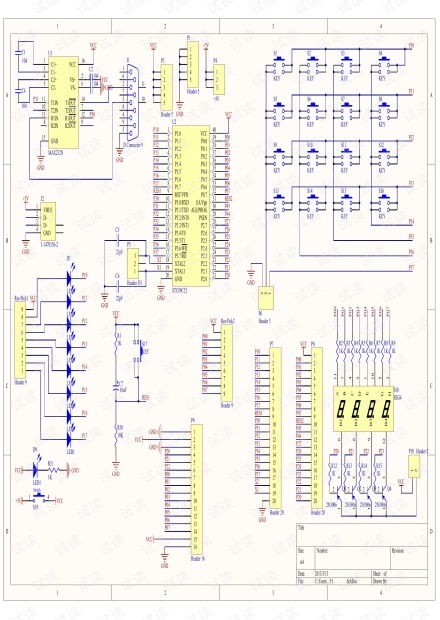

一、51最小系统的组成

51最小系统主要由以下几个部分组成：

单片机核心：这是系统的核心，负责处理各种指令和数据。

时钟电路：为单片机提供稳定的时钟信号，保证单片机正常工作。

复位电路：用于初始化单片机，使其从特定的状态开始运行。

电源电路：为单片机提供稳定的电源，保证其正常工作。

输入/输出接口：用于与外部设备进行数据交换。

二、51单片机核心

51单片机核心是整个系统的核心，它负责执行各种指令和处理数据。51单片机核心主要包括以下几个部分：

中央处理器（CPU）：负责执行指令，处理数据。

存储器：包括程序存储器（ROM）和数据存储器（RAM），用于存储程序和数据。

定时器/计数器：用于实现定时、计数等功能。

并行I/O口：用于与外部设备进行数据交换。

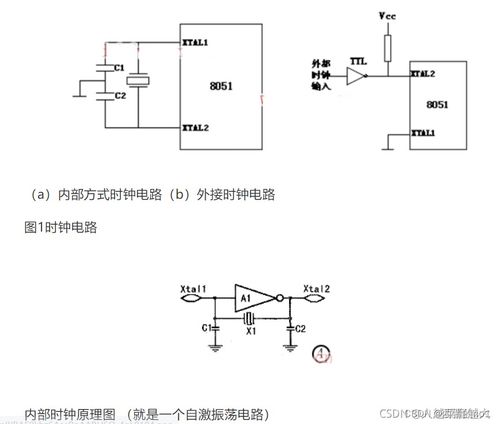

三、时钟电路

时钟电路为单片机提供稳定的时钟信号，保证单片机正常工作。51单片机常用的时钟电路有：

晶振振荡电路：利用晶振产生稳定的振荡信号，通过分频器产生单片机所需的时钟信号。

RC振荡电路：利用电阻和电容产生振荡信号，适用于低功耗应用。

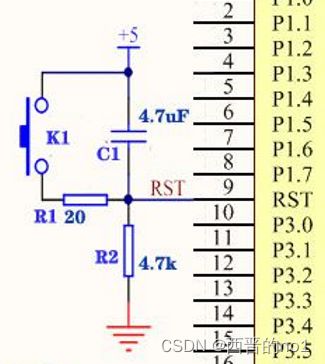

四、复位电路

复位电路用于初始化单片机，使其从特定的状态开始运行。51单片机常用的复位电路有：

上电复位：当单片机上电时，自动进入复位状态。

按键复位：通过按键操作，使单片机进入复位状态。

看门狗复位：当单片机运行过程中出现异常时，看门狗定时器会发出复位信号，使单片机重新启动。

五、电源电路

电源电路为单片机提供稳定的电源，保证其正常工作。51单片机常用的电源电路有：

稳压电源：将输入的交流电转换为稳定的直流电，为单片机提供电源。

电池供电：适用于便携式设备，使用电池为单片机提供电源。

六、输入/输出接口

输入/输出接口用于与外部设备进行数据交换。51单片机常用的输入/输出接口有：

并行I/O口：用于与外部设备进行并行数据交换。

串行接口：用于与外部设备进行串行数据交换。

51最小系统是学习单片机编程和应用的基石，了解其组成、工作原理和构建方法对于深入学习单片机技术具有重要意义。通过本文的介绍，相信读者对51最小系统有了更深入的了解。
