FANUC数控系统对刀方法详解

FANUC数控系统作为一种广泛应用于各种机床的控制系统，其操作简便、功能强大。对刀是数控加工中的一项基本操作，正确对刀能够确保加工精度和效率。本文将详细介绍FANUC数控系统对刀的方法。

一、对刀概述

对刀是指将刀具调整到机床坐标系中的正确位置，以便进行精确的加工。FANUC数控系统提供了多种对刀方法，包括试切法、自动对刀、手动对刀等。

二、试切法对刀

试切法对刀是应用最广泛的对刀方法之一。以下为试切法对刀的步骤：

1. 准备工作

（1）将工件放置在机床工作台上，确保工件定位准确。

（2）选择合适的刀具，并安装到机床主轴上。

（3）设置合适的切削参数，如主轴转速、进给速度等。

2. X轴对刀

（1）将刀具移动到工件左侧，使刀具与工件表面接触。

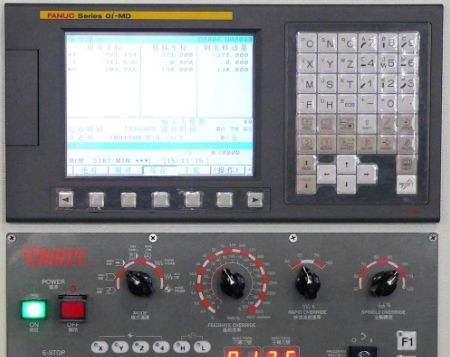

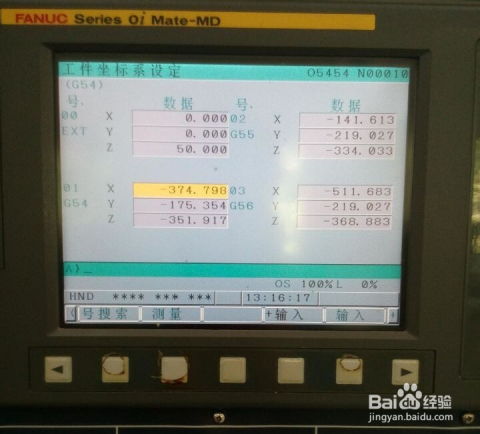

（2）通过控制面板上的OFSSET按钮进入G54-G59坐标系的界面。

（3）将光标定位到对应的X轴，输入相应的数值，完成X轴对刀。

3. Y轴对刀

（1）将刀具移动到工件前端，使刀具与工件表面接触。

（2）通过控制面板上的OFSSET按钮进入G54-G59坐标系的界面。

（3）将光标定位到对应的Y轴，输入相应的数值，完成Y轴对刀。

4. Z轴对刀

（1）将刀具移动到工件上表面，使刀具与工件表面接触。

（2）通过控制面板上的OFSSET按钮进入G54-G59坐标系的界面。

（3）将光标定位到对应的Z轴，输入相应的数值，完成Z轴对刀。

三、自动对刀

自动对刀是利用FANUC数控系统的自动对刀功能，通过测量刀具与工件的接触点，自动计算出刀具的位置。以下为自动对刀的步骤：

1. 准备工作

（1）将工件放置在机床工作台上，确保工件定位准确。

（2）选择合适的刀具，并安装到机床主轴上。

（3）设置合适的切削参数，如主轴转速、进给速度等。

2. 启动自动对刀

（1）在控制面板上选择自动对刀功能。

（2）按照提示进行操作，如输入刀具尺寸、选择对刀点等。

（3）启动自动对刀，系统将自动测量刀具与工件的接触点，并计算出刀具的位置。

四、手动对刀

手动对刀是指通过手动操作机床，将刀具调整到机床坐标系中的正确位置。以下为手动对刀的步骤：

1. 准备工作

（1）将工件放置在机床工作台上，确保工件定位准确。

（2）选择合适的刀具，并安装到机床主轴上。

（3）设置合适的切削参数，如主轴转速、进给速度等。

2. 手动调整刀具

（1）根据加工要求，手动调整刀具的位置。

（2）通过观察刀具与工件的接触情况，调整刀具的进给速度和切削参数。

（3）确保刀具与工件接触良好，完成手动
