深入解析CAD系统命令：高效绘图与管理的利器

CAD（计算机辅助设计）系统作为现代设计领域的重要工具，其强大的功能依赖于丰富的系统命令。掌握这些命令，可以帮助用户更高效地进行绘图和管理。本文将深入解析CAD系统命令，帮助读者提升绘图技能。

一、CAD系统命令概述

CAD系统命令是用户与CAD软件交互的桥梁，通过输入命令，用户可以实现对图形的创建、编辑、查询等操作。CAD系统命令通常分为以下几类：

绘图命令：用于创建基本图形元素，如直线、圆、矩形等。

编辑命令：用于修改图形元素，如移动、复制、旋转等。

查询命令：用于获取图形信息，如长度、面积、角度等。

管理命令：用于组织和管理图形，如图层、块、属性等。

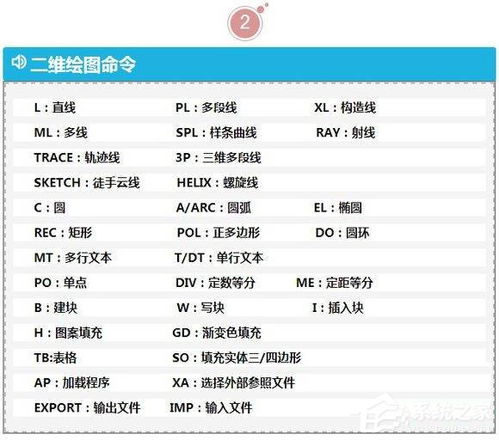

二、常用绘图命令解析

绘图命令是CAD系统命令的基础，以下列举几个常用绘图命令及其功能：

1. LINE（直线命令）

LINE命令用于绘制直线，是CAD中最基本的绘图命令。通过指定起点和终点，可以绘制任意长度的直线。

2. CIRCLE（圆命令）

CIRCLE命令用于绘制圆，可以通过指定圆心、半径或直径来创建圆。

3. RECTANGLE（矩形命令）

RECTANGLE命令用于绘制矩形，可以通过指定对角点或长宽来创建矩形。

4. POLYGON（多边形命令）

POLYGON命令用于绘制多边形，可以通过指定边数和边长来创建多边形。

三、常用编辑命令解析

编辑命令用于修改图形元素，以下列举几个常用编辑命令及其功能：

1. MOVE（移动命令）

MOVE命令用于移动图形元素，可以通过指定基点和目标点来移动对象。

2. COPY（复制命令）

COPY命令用于复制图形元素，可以通过指定基点和目标点来复制对象。

3. ROTATE（旋转命令）

ROTATE命令用于旋转图形元素，可以通过指定基点和旋转角度来旋转对象。

4. SCALE（缩放命令）

SCALE命令用于缩放图形元素，可以通过指定基点和缩放比例来缩放对象。

四、常用查询命令解析

查询命令用于获取图形信息，以下列举几个常用查询命令及其功能：

1. DIST（距离命令）

DIST命令用于计算两点之间的距离，可以通过指定两点来获取距离值。

2. AREA（面积命令）

AREA命令用于计算图形元素的面积，可以通过指定图形元素来获取面积值。

3. LIST（列表命令）

LIST命令用于列出图形元素的信息，如类型、位置、尺寸等。

五、常用管理命令解析

管理命令用于组织和管理图形，以下列举几个常用管理命令及其功能：

1. LAYER（图层命令）

LAYER命令用于创建和管理图层，可以将图形元素分配到不同的图层中，方便进行组织和管理。

2. BLOCK（块命令）

BLOCK命令用于创建和管理块，可以将多个图形元素组合成一个块，方便进行重复使用。

3. ATTDEF（属性定义命令）

ATTDEF命令用于创建和管理属性，可以在图形中添加文本信息，如标题、注释等。

CAD系统命令是
