DSP数据采集系统的设计与实现

一、系统架构

DSP数据采集系统主要由以下几个部分组成：

模拟前端（Analog Front End，AFE）：负责将模拟信号转换为数字信号，包括信号调理、放大、滤波等。

模数转换器（Analog-to-Digital Converter，ADC）：将模拟信号转换为数字信号，是数据采集系统的核心。

数字信号处理器（Digital Signal Processor，DSP）：对采集到的数字信号进行实时处理，如滤波、压缩、分析等。

存储器：用于存储采集到的数据以及处理后的数据。

通信接口：用于与其他设备进行数据交换，如上位机、其他采集系统等。

二、硬件设计

硬件设计主要包括以下几个部分：

1. 模拟前端（AFE）设计

模拟前端设计主要包括信号调理、放大、滤波等环节。信号调理电路用于将输入信号调整到ADC的输入范围，放大电路用于提高信号幅度，滤波电路用于去除噪声。

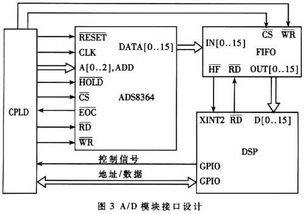

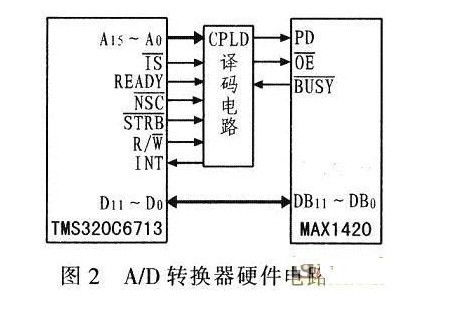

2. 模数转换器（ADC）设计

ADC是数据采集系统的核心，其性能直接影响采集系统的精度和速度。在选择ADC时，需要考虑以下因素：

分辨率：指ADC能够分辨的最小信号变化。

采样率：指单位时间内ADC转换的次数。

信噪比（Signal-to-Noise Ratio，SNR）：指信号与噪声的比值。

动态范围：指ADC能够处理的信号幅度范围。

3. 数字信号处理器（DSP）设计

DSP是数据采集系统的核心处理单元，其性能直接影响系统的实时性和处理能力。在选择DSP时，需要考虑以下因素：

处理速度：指DSP每秒能够处理的指令数量。

存储容量：指DSP内部存储器的容量。

功耗：指DSP在运行过程中的功耗。

三、软件设计

软件设计主要包括以下几个部分：

1. 数据采集程序设计

数据采集程序负责控制ADC进行采样，并将采集到的数据存储到存储器中。程序需要实现以下功能：

初始化ADC和DSP。

设置ADC的采样率、分辨率等参数。

控制ADC进行采样，并将数据存储到存储器中。

2. 数据处理程序设计

数据处理程序负责对采集到的数据进行实时处理，如滤波、压缩、分析等。程序需要实现以下功能：

读取存储器中的数据。

对数据进行滤波、压缩、分析等处理。

将处理后的数据存储到存储器中或发送到其他设备。

四、系统测试

系统测试主要包括以下几个方面：

功能测试：验证系统是否能够完成预期的功能。

性能测试：测试系统的实时性、处理能力等性能指标。

稳定性测试：测试系统在长时间运行过程中的稳定性。

DSP数据采集系统在各个领域中的应用越来越广泛，其设计需要综合考虑硬件和软件两个方面。本文介绍了DSP数据采集系统的设计与实现，包括系统架构、硬件设计、软件设计以及系统测试等方面，为相关领域的研究和开发提供了一定的参考。
