CAN总线系统的组成与工作原理

随着汽车电子技术的快速发展，CAN（Controller Area Network）总线系统已成为现代汽车电子控制系统中不可或缺的一部分。本文将详细介绍CAN总线系统的组成及其工作原理。

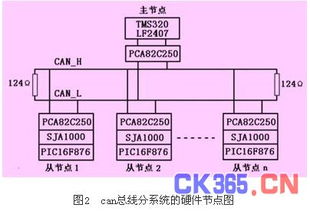

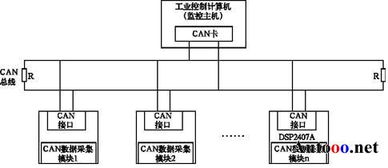

一、CAN总线系统的基本组成

CAN总线系统主要由以下几个部分组成：

CAN控制器

CAN收发器

数据传输线

数据传输终端

ECU（电子控制单元）

二、CAN控制器

CAN控制器是CAN总线系统的核心部分，主要负责以下功能：

接收来自ECU的数据，并进行处理

将处理后的数据传递给CAN收发器

接收来自CAN收发器的数据，并进行处理

将处理后的数据传递给ECU

三、CAN收发器

CAN收发器主要负责以下功能：

将CAN控制器发送的电平信号数据转化为电压信号

通过数据传输线以广播方式发送出去

接收数据传输线发送来的电压信号

将电压信号转化为电平信号数据

将电平信号数据发送到CAN控制器

四、数据传输线

数据传输线采用双绞线，其绞距为20mm，截面积为0.5m。这两根线分别为CAN-高线（CAN-H）和CAN-低线（CAN-L）。两根线上传输的数据相同，电压值互成镜像，这样，两根线的电压差保持一个常值，所产生

五、数据传输终端

数据传输终端主要用于保护CAN总线系统，防止由于电压波动等原因导致的系统损坏。数据传输终端通常由两个终端电阻组成，分别位于CAN总线的两端。

六、ECU（电子控制单元）

ECU是CAN总线系统中负责具体控制功能的单元，如发动机控制单元（ECM）、变速器控制单元（TCU）等。ECU通过CAN总线与其他ECU进行通信，实现整车控制。

七、CAN总线工作原理

CAN总线采用多主站通信方式，各节点均可在任意时刻主动向上传其他节点发送信息，不分主从。CAN总线采用独特的非破坏性总线仲裁技术，优先级高的节点优先传送数据，能满足实时性要求。

非破坏性总线仲裁：当多个节点同时发送数据时，优先级高的节点会继续发送数据，而优先级低的节点会主动停止发送，等待优先级高的节点发送完毕后再发送。

数据帧结构：CAN总线数据帧由起始位、仲裁域、控制域、数据域、CRC校验域和结束域组成。

错误处理：CAN总线具有强大的错误处理能力，包括错误检测、错误标志、错误处理和错误恢复等。

CAN总线系统在现代汽车电子控制系统中具有重要作用。本文详细介绍了CAN总线系统的组成、工作原理以及各个组成部分的功能。了解CAN总线系统的组成和工作原理，有助于更好地应用和开发CAN总线系统，提高汽车电子控制系统的性能和可靠性。
