uml系统分析设计

引言

统一建模语言（UML）是一种广泛使用的图形化建模语言，用于系统分析、设计和文档化。UML系统分析设计是软件开发过程中的关键步骤，它帮助开发者清晰地理解需求、设计系统架构和实现解决方案。本文将详细介绍UML系统分析设计的过程，包括需求分析、系统分析、系统设计和系统实现等环节。

需求分析

需求分析是UML系统分析设计的起点，它旨在明确系统的功能和性能需求。以下是一些需求分析的关键步骤：

收集需求：通过与利益相关者沟通，收集系统的功能需求、非功能需求和约束条件。

分析需求：对收集到的需求进行分类、整理和优先级排序。

创建用例图：用例图展示了系统与外部用户之间的交互，以及系统的主要功能。

编写需求规格说明书：详细描述系统的功能、性能和约束条件。

系统分析

系统分析是UML系统分析设计的关键环节，它旨在理解系统的内部结构和行为。以下是一些系统分析的关键步骤：

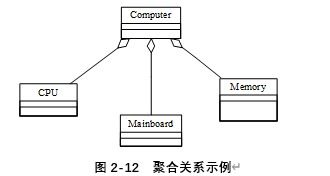

创建类图：类图展示了系统的静态结构，包括类、属性和方法。

创建对象图：对象图展示了类图中的实例及其关系。

创建状态图：状态图展示了对象在其生命周期中的状态转换和事件响应。

创建序列图：序列图展示了对象之间的交互顺序和时间顺序。

创建协作图：协作图展示了对象之间的交互和消息传递。

系统设计

系统设计是UML系统分析设计的进一步细化，它旨在将系统分析的结果转化为可实现的解决方案。以下是一些系统设计的关键步骤：

创建组件图：组件图展示了系统的组件及其依赖关系。

创建部署图：部署图展示了系统组件在硬件和软件环境中的分布。

创建包图：包图展示了系统组件的分组和依赖关系。

创建数据库设计：根据系统需求设计数据库结构，包括表、字段和关系。

系统实现

系统实现是将UML设计转化为实际代码的过程。以下是一些系统实现的关键步骤：

选择编程语言和开发工具：根据系统需求和团队技能选择合适的编程语言和开发工具。

编写代码：根据UML设计编写代码，实现系统的功能。

单元测试：对代码进行单元测试，确保每个模块的功能正确。

集成测试：将各个模块集成在一起，进行集成测试，确保系统整体功能正确。

总结

UML系统分析设计是软件开发过程中的重要环节，它帮助开发者清晰地理解需求、设计系统架构和实现解决方案。通过需求分析、系统分析、系统设计和系统实现等步骤，开发者可以有效地将UML设计转化为实际代码，提高软件开发的质量和效率。
