随着嵌入式系统的广泛应用,STM8L151作为一款高性能、低功耗的微控制器,在众多应用场景中扮演着重要角色。硬件SPI(串行外设接口)作为STM8L151的一个重要外设,可以实现与外部设备的高速数据传输。本文将详细介绍STM8L151硬件SPI的配置和使用方法,并提供一个简单的例程。

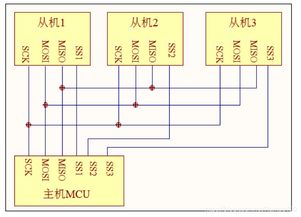

硬件SPI是STM8L151的一个串行通信接口,它允许微控制器与外部设备进行高速、全双工的数据交换。SPI接口通常由四根线组成:SCLK(时钟线)、MOSI(主设备输出,从设备输入)、MISO(主设备输入,从设备输出)和NSS(片选线)。通过这四根线,主设备可以控制从设备的数据传输。
1. 初始化GPIO
将用于SPI通信的GPIO引脚配置为复用功能,并设置相应的模式。
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE); // 使能GPIOB时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7; // PB5, PB6, PB7
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; // 复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; // 推挽输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; // 上拉
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource5, GPIO_AF_5); // PB5复用为SPI1_SCLK
GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_5); // PB6复用为SPI1_MOSI
GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_5); // PB7复用为SPI1_MISO
2. 初始化SPI
配置SPI外设,包括时钟、数据格式、工作模式等。
SPI_InitTypeDef SPI_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE); // 使能SPI1时钟
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; // 全双工
SPI_InitStructure.SPI_Mode = SPI_Mode_Master; // 主模式
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; // 8位数据
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High; // 时钟极性高电平有效
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; // 采样沿为第二个边沿
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; // 软件片选
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2; // 预分频值为2
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; // 最高位先传输
SPI_InitStructure.SPI_CRCPolynomial = 7; // CRC计算多项式
SPI_Init(SPI1, &SPI_InitStructure);

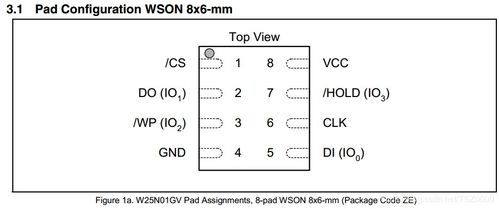

void SPI_ReadID(void)
uint8_t i;
uint8_t id;
// 发送读取ID指令
SPI_I2S_SendData(SPI1, 0x90); // 0x90: 读取ID指令
// 等待接收数据
for(i = 0; i < 3; i++)
{
while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
id[i] = SPI_I2S_ReceiveData(SPI1);
}
// 打印ID信息
printf(
